GA ドラムギアカップリング(Q/YG12006X-2018)

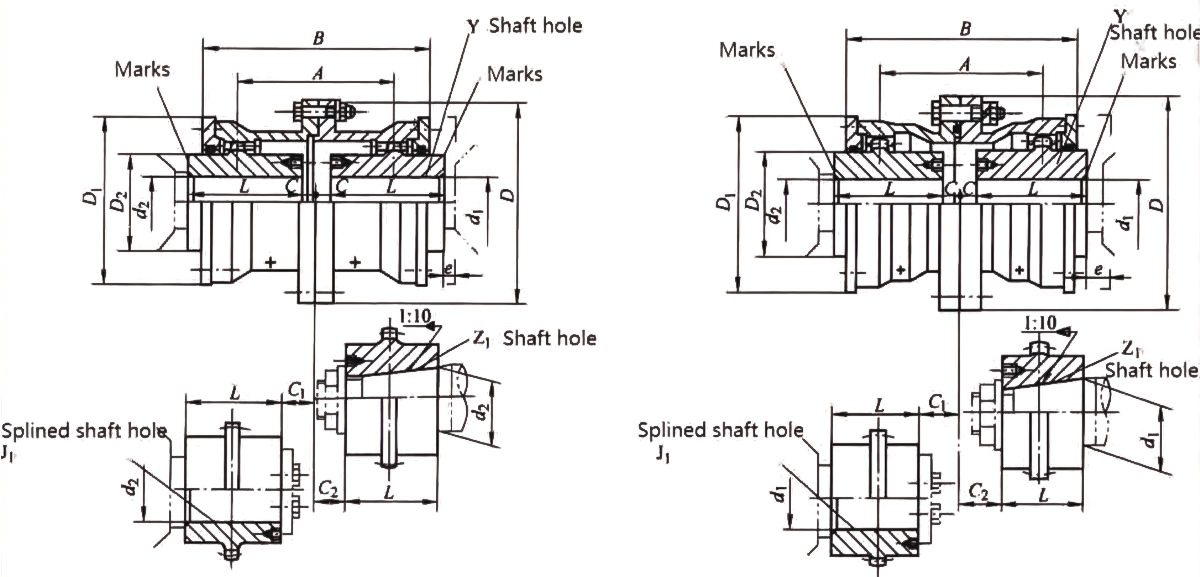

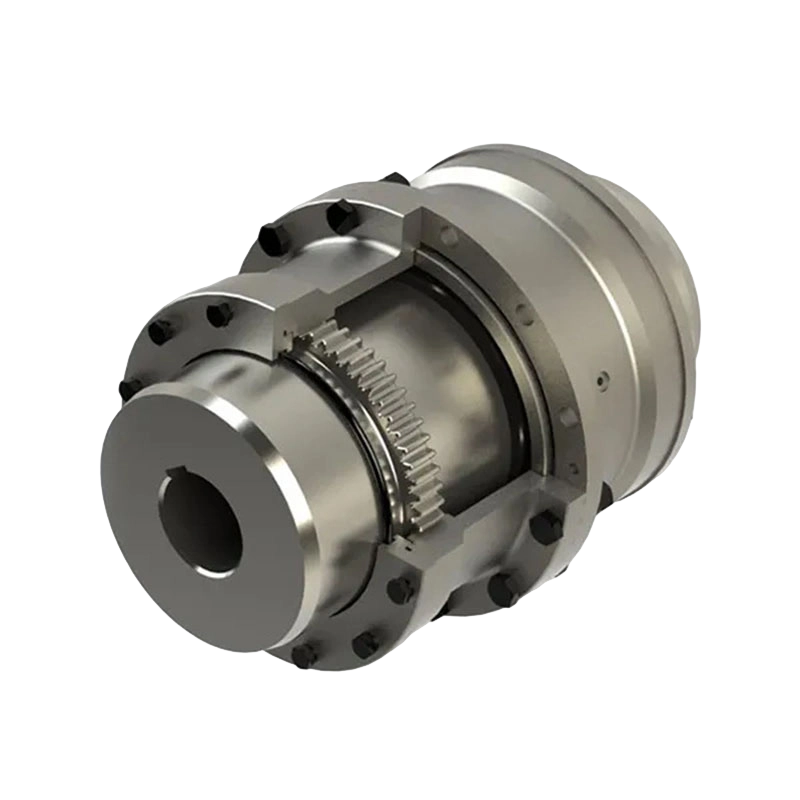

製品構造と動作原理:
このカップリングは主に、外歯を備えた 2 つのギア ハブと、内歯を備えたドラム型の柔軟なスリーブ コンポーネントで構成されています。通常、ハブは駆動装置と被駆動装置のシャフトに取り付けられ、ドラムコンポーネントはそれらの間にぴったりと収まります。内歯と外歯の正確な噛み合いによりトルクが効率的に伝達されます。独特のドラム型歯の設計は、接続されたシャフト間のある程度の位置ずれを許容する柔軟な接続を実現するための鍵です。

コアパフォーマンスの利点:

1.高トルク容量:
精密に設計された GA シリーズ カップリングは、非常に高いトルク負荷に耐えることができるため、過酷な産業用途に最適です。

2. 総合的なミスアライメント補正：
カップリングの柔軟なドラム コンポーネントは、シャフト間の角度、半径方向、軸方向のずれに対応します。この柔軟性により、機器にかかる機械的ストレスが効果的に軽減され、ベアリングやその他の重要なコンポーネントの耐用年数が大幅に延長されます。

3. 堅牢で耐久性のある構造:
鋼やダクタイル鋳鉄などの高品質の材料を使用して製造されたこの製品は、大きな衝撃荷重に対して優れた耐性を示し、高温や腐食条件を特徴とする過酷な産業環境でも安定した動作を維持します。

4. 効率的でバックラッシュのない動作:
ギアの歯の正確な噛み合いによりバックラッシュのない接続が保証され、追加の調整コンポーネントを必要とせずにスムーズで効率的な動力伝達が保証されます。

5. 設置とメンテナンスの容易さ:
シンプルな設計と可動部品が最小限に抑えられているため、カップリングの設置とメンテナンスが非常に簡単で、装置のダウンタイムを最小限に抑え、運用コストを削減できます。

主要な技術仕様:
GA シリーズ カップリングは、GA1 から GA30 までの幅広いモデルで利用でき、さまざまなシャフト径とトルク要件に対応します。

1. トルク範囲:
公称トルク容量は、800 N・m (GA1) から 3,500,000 N・m (GA30) までの広範囲に及びます。

2. 強化されたトルク容量:
歯面に窒化処理や表面硬化処理を施すと、公称トルクが標準仕様の1.3倍となり、耐荷重能力がさらに向上します。

3. 速度性能:
小型モデル（GA1など）では許容回転数が7,100r/minと高速安定性に優れています。

4. 寸法互換性:
最大穴径（dz）は220mmに達し、さまざまな産業機械の軸寸法に適合します。

幅広い応用分野:
このカップリングは、その卓越した信頼性と補償機能のおかげで、次の業界全体で広く利用されています。

鉱業と採石業:
コンベアシステムや破砕機など、高トルク負荷や軸ずれを伴う重負荷機械に使用されます。

鉄鋼業:
製鋼圧延機やロータリーキルンなど、安定したトルク伝達を必要とする装置に適しています。

紙パルプ:
抄紙機やパルパーなどの機械の厳しい運転条件下でも、信頼性の高い動力伝達を実現します。

海洋および海洋エンジニアリング:
船舶の推進システム、スラスター、甲板機械によく使用され、過酷な海洋環境でも優れた性能を維持します。
