Jaw/Spider Coupling Manufacturers

非金属弾性体フレキシブルカップリングの特長は以下のとおりです。 ・強力な緩衝・振動吸収：ゴムやナイロンなどの非金属素材を使用しているため、振動低減・騒音低減効果に優れ、大きな荷重衝撃にも耐えられます。
- シンプルな構造: 低コスト、設置とメンテナンスが容易で、弾性コンポーネントの交換も簡単です。
- 老化しやすい：非金属材料は高温に弱く、老化しやすく、耐用年数は環境に大きく影響されます。

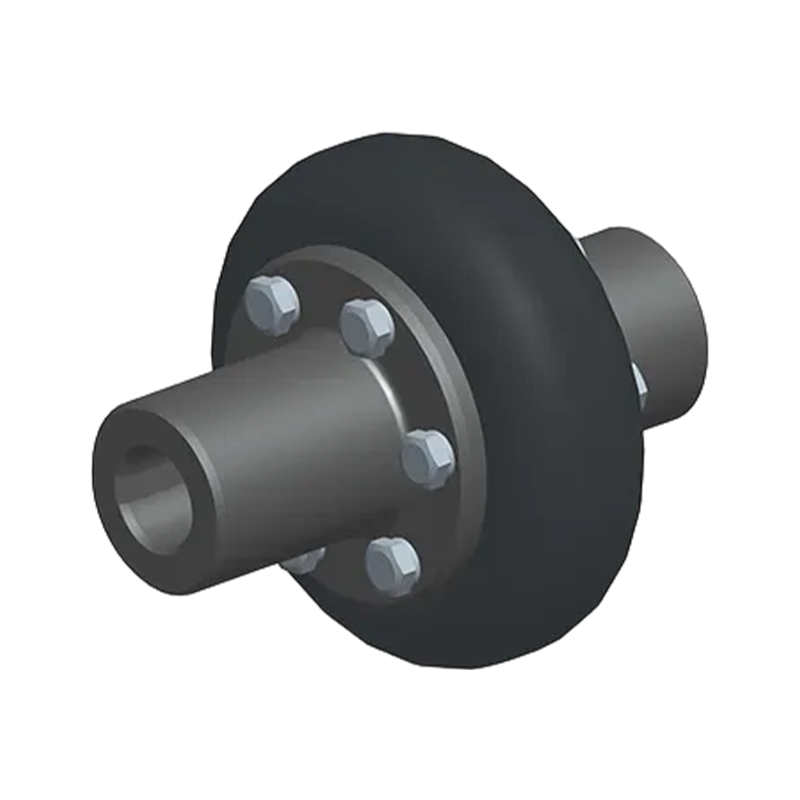

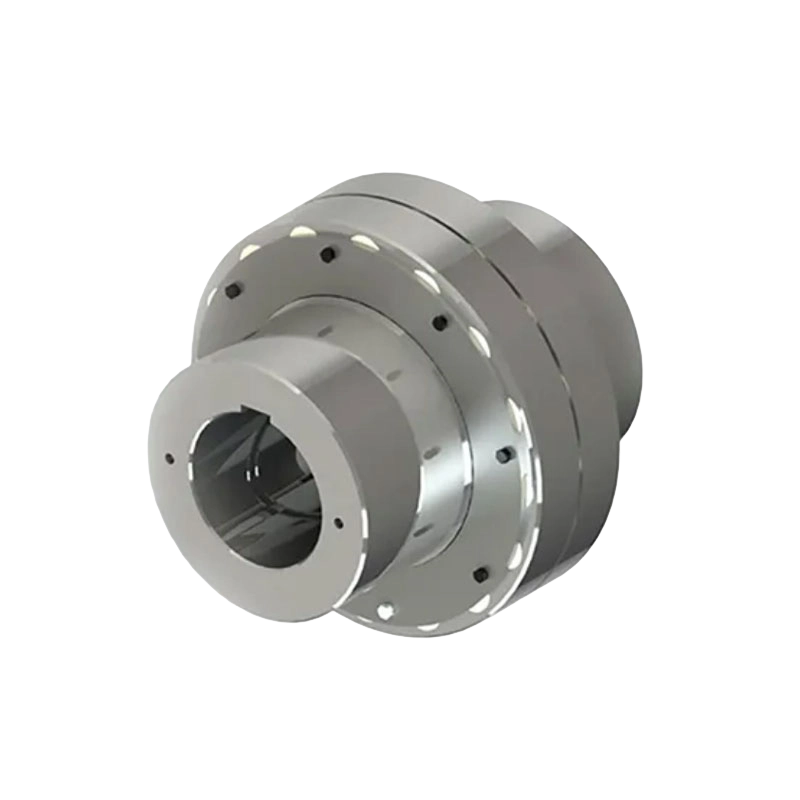

・バックラッシがある：弾性変形により若干の伝達遅れ（バックラッシ）が発生するため、超精密伝達には適しません。         当社はジョーカップリング、タイヤカップリング、弾性ピンカップリング、ブッシュピンカップリングなど幅広い製品を提供しています。

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As China Spider Coupling Manufacturers and Jaw Coupling Factory, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.

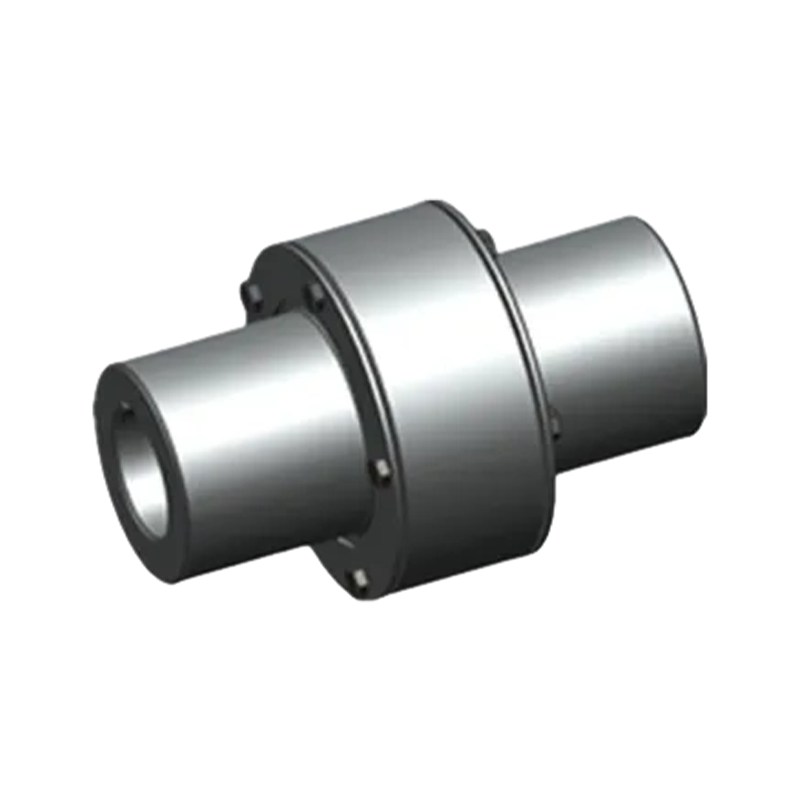

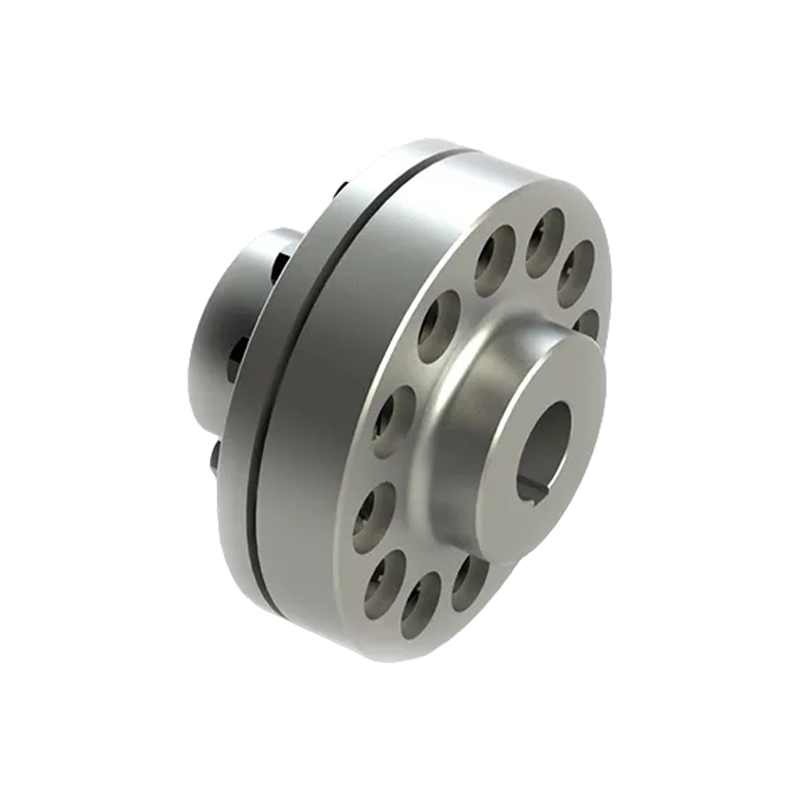

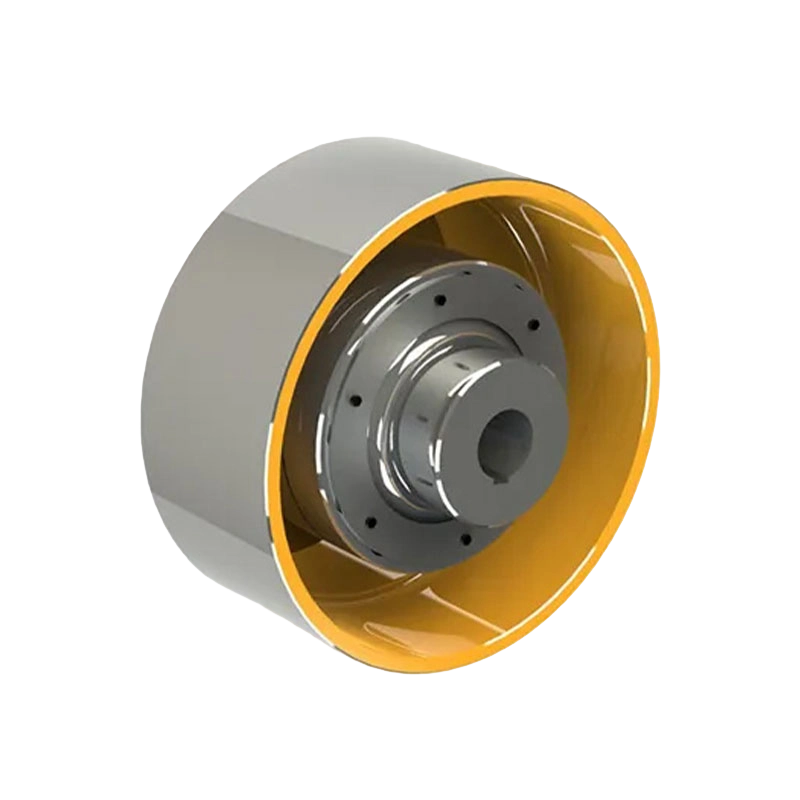

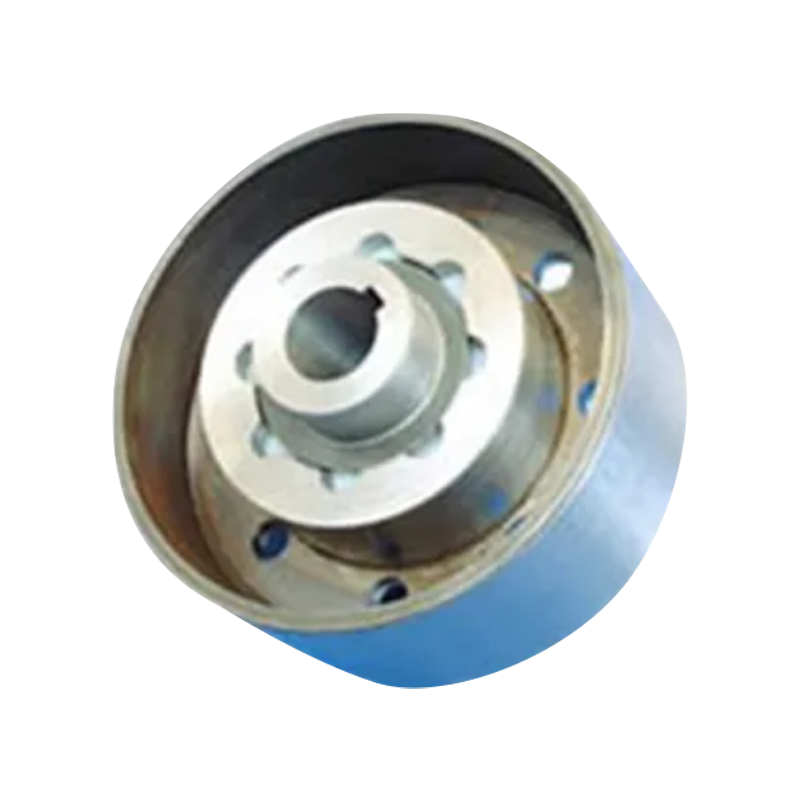

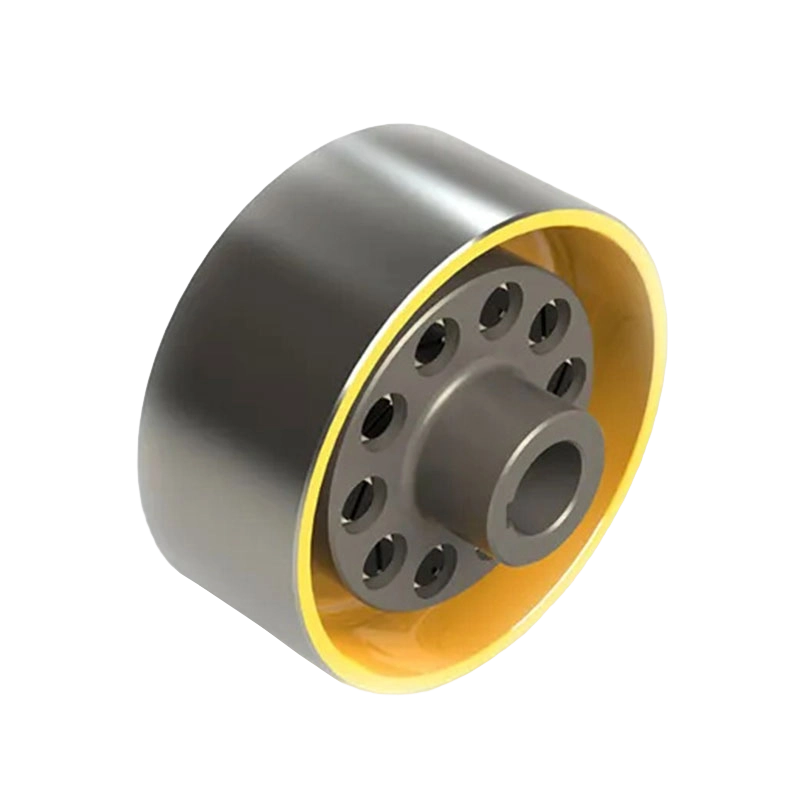

当社の主な製品は、歯付カップリング、弾性スリーブコラムピンカップリング、弾性コラムピンカップリング、弾性ピン付きギヤカップリング、ユニバーサルカップリング、タイヤカップリング、ジョーカップリング、スターカップリング、ダイヤフラムカップリング、ドラムカップリング、グリッドカップリング、オルダムカップリング、フランジカップリング、クリップシェルカップリング、GL形ローラーチェーンカップリング、セーフティカップリングなどです。当社では、規格外のカップリングの設計・製造も承っております。
新しい作業場の面積は約16463.52平方メートル。重量工場5,500㎡、精密工場4,600㎡、事務棟・体育館2000㎡、食堂500㎡、倉庫1000㎡、道路・緑化・駐車場3563㎡。
もっと見る
ニュースとイベント
ニュース更新
  • 2026.10.27
    カップリングシャフトの種類と選択: 産業用途のための実践ガイド
    カップリングシャフトとは何ですか? カップリング シャフト (日常の業界用語では完全なシャフト カップリング アセンブリ) には、回転動力を駆動機械から被駆動機器に伝達するという 1 つの重要な役割があります。しかし、実際の機械を扱ったことのある人なら誰でも、カップリングが単なるコネクタではないことを知っています。また、位置ずれを吸収...
  • 2026.10.23
    エラストマージョーカップリング: 設計、選択、メンテナンスの説明
    エラストマージョーカップリングは 1 世紀以上にわたってモーターと駆動機器を接続しており、その基本原理は現在でも完全に理にかなっています。それぞれ湾曲したジョーを備えた 2 つのハブが、人工ゴムまたはポリウレタンで作られた柔軟なスパイダーと係合します。スパイダーはトルクのピークを緩和し、ベアリングを損傷することなくシャフトが少量のミスアライメント...
  • 2026.10.19
    自社製新型精密研削盤 |内径表面仕上げ≦Ra0.5μm、テーパ接触率≧90%
    精密加工能力の向上を図るため、新型の高精度研削盤を導入し、精密内面研削、テーパ穴研削の能力を強化しました。 カップリング加工 、スピンドルスリーブ、シャフトハブおよびその他の動力伝達コンポーネント。 この新しいグラインダーにより、一貫した高品質を提供することができます。 ボアRa0.5仕上げ：シャフト及びボア表面粗...
  • 2026.10.16
    ディスクカップリングガイド: ダイアフラムカップリングのタイプ、選択、取り付け
    3 人のエンジニアに、 ダイヤフラムカップリング ディスクカップリングの場合、3 つの異なる答えが得られる可能性があります。 2 つの名前を完全な同義語として扱う人もいます。他の人は、ダイヤフラムカップリングは1枚の輪郭のある金属プレートを使用し、ディスクカップリングは薄い積層プレートのスタックを使用すると主張しています。ど...
  • 2026.10.09
    特注シャフトカップリングの設計と製造を行うカスタムカップリングメーカー
    ほとんどのカップリングは、外側から見ると単純に見えます。2 つのハブ、その間の弾性または金属要素、そしてアセンブリを固定するボルトのリングです。その難しさは通常、カタログの端に現れます。標準モデルが想定しているよりも遠くにあるシャフト、同じハブを共有する必要があるブレーキホイール、既製のユニットが設計されているよりも高速または高温で動作するドライ...
VIEW MORE
プラント設備
工場見学

業界の知識

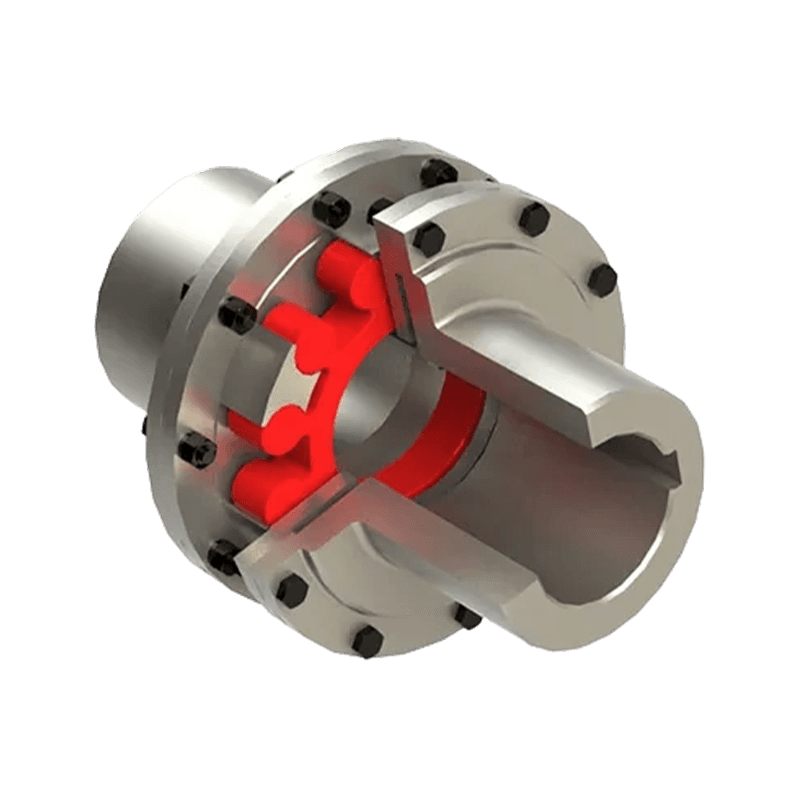

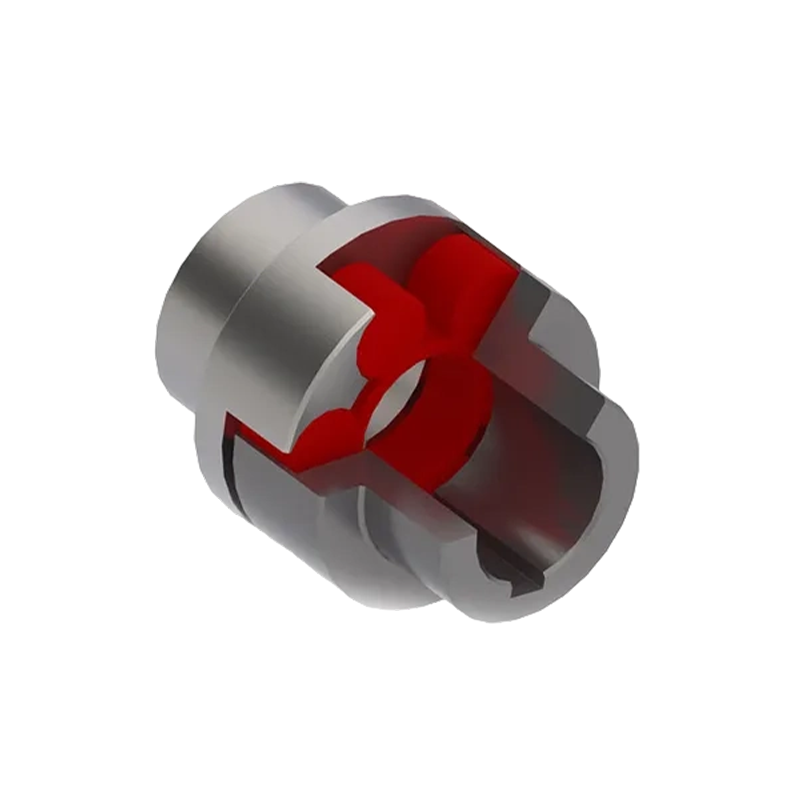

梅形弾性カップリングの構造設計上の特徴
のデザイン 梅形弾性カップリング 安定したトルク伝達、振動の低減、機械動作時の軸ずれへの対応力を重視しています。この構造は通常、2 つの精密機械加工された金属ハブと、多葉のプラムまたはスター要素のような形状のエラストマー インサートで構成されます。この設計コンセプトは、機械の動作原理と密接に関連しています。 ジョーカップリングとスパイダーカップリング 、2 つのハブの間に配置された柔軟な要素が衝撃を吸収し、動作中のわずかな動きを許容します。エラストマーインサートはハブのジョーの間に取り付けられており、強力なトルク伝達効率を維持しながらねじれに対する柔軟性を実現します。プラムインサートの形状により、応力が複数の接触面に分散され、回転中の局所的な力の集中が防止されます。カップリングを介してトルクが伝達されると、エラストマーがジョーのスロット内でわずかに圧縮し、エネルギーの変動を吸収し、動力伝達プロセスをスムーズにします。この構造的アプローチにより、動作の安定性が向上し、接続された機械全体の振動が軽減されます。さらに、この設計により金属間の接触が減少し、長期使用時の騒音や機械的摩耗が最小限に抑えられます。
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. では、カップリングの構造開発にコンピューター支援エンジニアリング解析を統合しています。デジタルモデリングと機械シミュレーションにより、弾性スパイダー要素の変形パターンを解析し、トルク負荷時の応力分布を評価します。このプロセスにより、当社のエンジニアはプラム型インサートのプロファイルを改良し、カップリングが動作中に一貫した弾性と構造バランスを維持できるようになります。モジュラー設計原理により、カップリングをさまざまなシャフト サイズやトルク レベルに適応させることもできます。 Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. は、ハブの寸法とエラストマー硬度を調整することにより、鉱山、冶金、水道設備、港湾機械などの幅広い産業用途にわたって高効率を維持しながら、高度なジョー カップリングおよびスパイダー カップリング システムと同様に機能するプラム形の弾性カップリングを製造しています。

材料の選択は、プラム形弾性カップリングの構造性能と耐久性に直接影響します。ハブは通常、高強度合金鋼または炭素鋼で製造されており、変形することなく高トルク負荷に耐えられる十分な剛性が確保されています。熱処理プロセスにより表面硬度と耐疲労性が向上し、連続回転時にハブの寸法精度を維持できます。ジョー カップリングおよびスパイダー カップリング システムで使用される設計原則はここにも適用され、剛性のハブ構造が衝撃と振動を吸収する柔軟なエラストマー要素をサポートします。一般にスパイダーエレメントと呼ばれるエラストマーインサートは、柔軟性を担う中心コンポーネントです。このスパイダーに使用される材料は、弾性、引張強度、耐疲労性のバランスが取れている必要があります。材質が柔らかすぎるとトルク伝達効率が低下します。硬すぎると振動吸収が制限されます。したがって、エンジニアは、動作トルク要件に適合する適切なショア硬度を持つエラストマーを選択する必要があります。耐摩耗性、耐油性、温度変化に対する耐性があるため、ポリウレタンや特殊合成ゴムなどの材料が一般的に使用されます。
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. は、一貫した性能を保証するために包括的な材料試験を実施しています。実験室試験には、引張強度評価、圧縮永久歪み測定、動的疲労試験、および熱老化分析が含まれます。これらのテストでは、エラストマー スパイダーが数百万回の回転サイクル中に亀裂や永久変形を起こすことなく柔軟性を維持することが確認されています。ハブの材質とスパイダーの材質間の相互作用も、カップリングの全体的な効率に影響します。金属ジョーは、トルク伝達中にスパイダー要素が均等に圧縮できるように、滑らかで正確な接触面を備えている必要があります。 Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. は、最適化された材料の組み合わせにより、当社のプラム形弾性カップリングが産業用動力伝達で広く使用されている高品質のジョー カップリングおよびスパイダー カップリング システムに匹敵する性能を確実に実現します。このバランスの取れた材料設計により、当社のカップリングは、鉱山機械、冶金機械、昇降システム、水処理施設などの厳しい環境でも確実に動作します。

プラム形弾性カップリングの重要な構造上の特徴は、効率的なトルク伝達を維持しながらシャフトの位置ずれに対応できることです。機械の設置中または長期間の運転中、接続されたシャフト間の完璧な位置合わせが維持されることはほとんどありません。熱膨張、機械的振動、構造の動きにより、角度、平行、または軸方向のずれが生じる可能性があります。カップリング内の弾性スパイダー要素は、シャフトやベアリングに過剰な応力を伝達することなく、これらの偏差を補償します。この機能概念は、エラストマー スパイダーが金属ジョーの間で屈曲するジョー カップリングとスパイダー カップリングの動作動作を反映しています。プラム型の設計により、負荷時の変形を制御できるため、カップリングはアライメントのずれを吸収しながら、回転運動をスムーズに伝達し続けることができます。スパイダーの複数のローブにより、ねじれ応力が複数の接触点に分散され、局所的な疲労が防止されます。
角度ずれは、2 つの軸が直線ではなくわずかな角度で交差する場合に発生します。この状況では、ハブが回転するにつれてスパイダー要素が横方向に曲がり、曲げ応力がシャフトに到達するのを防ぎます。平行ミスアライメントは、シャフトが平行のままであるが横にずれている場合に発生します。弾性スパイダーは、ジョー スロット内の圧縮と拡張を通じてこの変位を吸収します。長いシャフトシステムの熱膨張により発生する可能性のある軸方向のずれも、エラストマーインサートをわずかに圧縮することで調整されます。 Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. では、有限要素解析と回転試験装置を使用して、カップリングの位置ずれ許容値を評価しています。これらのテストでは、模擬動作条件下でねじり剛性、角度の柔軟性、振動レベルを測定します。当社のエンジニアリングチームは、トルク容量を維持しながら柔軟性を最適化するために、スパイダーの形状と材料の硬度を調整します。この設計アプローチを通じて、Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. は、現代の産業機器で使用されている高度なジョー カップリングおよびスパイダー カップリング システムと同様に、信頼性の高い位置ずれ補正を提供するプラム形の弾性カップリングを製造しています。

産業用機械、特にコンベア、破砕機、ポンプ、クレーンなどの機器は、変動する負荷条件下で動作することがよくあります。これらの機械は、始動時、制動時、または突然の負荷変化時にトルクスパイクが発生します。梅の形をした弾性カップリングは、スパイダー インサートの弾性変形を通じてこれらの衝撃を吸収し、2 つのハブ間のねじれ緩衝材として機能します。スパイダーエレメントは、トルクが急激に増加するとわずかに圧縮し、エラストマー材料内に機械エネルギーを蓄えます。荷重が安定すると、材料は徐々に元の形状に戻り、蓄積されたエネルギーが制御された方法で解放されます。このプロセスにより、突発的な機械的ストレスが軽減され、動力伝達プロセスがスムーズになります。同じ原理がジョー カップリングとスパイダー カップリングの設計でも広く使用されており、スパイダー エレメントは金属ハブ間の減衰インターフェイスとして機能します。
マルチローブのプラム形状により、圧縮力がインサート全体に均等に分散され、振動吸収が向上します。単一の表面に力を集中させるのではなく、各ローブがねじれ変動の吸収に関与します。この設計により、振動振幅が低減され、回転機械によって発生する騒音が制限されます。 Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. では、振動レベル、トルク変動応答性、回転安定性を測定する動的試験装置を使用して減衰性能を評価しています。当社のエンジニアは、エラストマーの硬度レベルの違いが振動低減とトルク伝達効率にどのような影響を与えるかを分析します。これらのテストの結果は、さまざまな業界に適したスパイダー インサートの設計の指針となります。たとえば、より柔らかいエラストマーはポンプやコンプレッサーに高い減衰能力を提供し、より硬い材料は頑丈な鉱山機械に大きなトルク容量を提供します。 Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. は、最適化されたスパイダーの形状と耐久性のあるハブ構造を組み合わせることで、高度なジョー カップリングおよびスパイダー カップリング ソリューションに見られる同じ機械的利点を共有しながら、要求の厳しい産業環境でも効果的に機能するプラム形の弾性カップリングを開発しています。

プラム形の弾性カップリングの構造設計によりモジュール構成が可能になり、カップリングがさまざまな機械のサイズや操作要件に適応できるようになります。カップリングは 2 つのハブと取り外し可能なスパイダー インサートで構成されているため、メンテナンスと交換が簡単になります。このモジュラーコンセプトはジョーカップリングやスパイダーカップリングの構造に似ており、エラストマー要素を金属ハブとは独立して交換できます。機械システムが異なれば、必要なトルク容量とシャフト直径も異なります。モジュラーカップリング設計により、エンジニアはさまざまな硬度レベルのエラストマースパイダーを選択しながら、適切なハブサイズを選択できます。この柔軟性により、機器の統合が簡素化され、さまざまなアプリケーションにわたって一貫したパフォーマンスが保証されます。 Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. は、さまざまな産業をサポートするために幅広いサイズのカップリングを製造しています。当社のモジュラーアプローチは、非標準機器のカスタマイズされた構成もサポートします。エンジニアは、特定の動作条件に合わせてハブ穴の寸法、キー溝のプロファイル、スパイダの硬度を変更できます。
モジュール設計によりメンテナンス効率も向上します。長期間の運転によりスパイダーエレメントが摩耗した場合、技術者は駆動システム全体を分解することなく、古いインサートを取り外して新しいインサートを取り付けることができます。これにより、ダウンタイムが短縮され、メンテナンス手順が簡素化されます。 Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. は、スケーラブルな設計原則を通じて、当社のプラム形弾性カップリングが幅広い産業機械との互換性を維持しながら、高性能ジョー カップリングおよびスパイダー カップリング アセンブリに通常伴う運用の柔軟性を維持していることを保証します。

正確な製造プロセスは、プラム形弾性カップリングの構造的性能に重要な役割を果たします。ハブは、接続されたシャフト間の位置合わせを維持するために、高い寸法精度で機械加工する必要があります。不均衡または偏心があると、振動、不均一なスパイダー圧縮、および動作寿命の低下につながる可能性があります。 Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. は、CNC マシニング センターを備えた重作業場や精密作業場を含む高度な生産施設を運営しています。これらの設備により、正確な公差と滑らかな表面仕上げを備えたカップリング ハブを製造することができます。製造中に、ハブボアはシャフトの寸法に正確に一致するように機械加工され、適切なフィット感とトルク伝達を保証します。ジョーのプロファイルも慎重に機械加工されており、回転中にスパイダーインサートが各表面に均等に接触します。このレベルの精度は、凹凸のある表面によりエラストマーの早期摩耗が発生する可能性があるジョー カップリングおよびスパイダー カップリングの製造にも不可欠です。
スパイダーインサートを正しく取り付け、ハブをシャフトに確実に取り付けるために、組み立て手順は慎重に管理されています。アライメント検証と動的バランステストにより、組み立てられたカップリングが過度の振動なくスムーズに回転することが確認されます。中掖重工科技（鎮江）有限公司は厳格な品質管理対策により、一貫した生産基準を維持しています。これにより、当社のプラム形弾性カップリングは、重工業用トランスミッション システムで使用される信頼性の高いジョー カップリングおよびスパイダー カップリング製品に匹敵する安定した性能を実現します。
