MPダイヤフラムカップリング(Q/YP 21001X-2018)

Name: MPダイヤフラムカップリング(Q/YP 21001X-2018)
Rating: 5 (99 reviews)

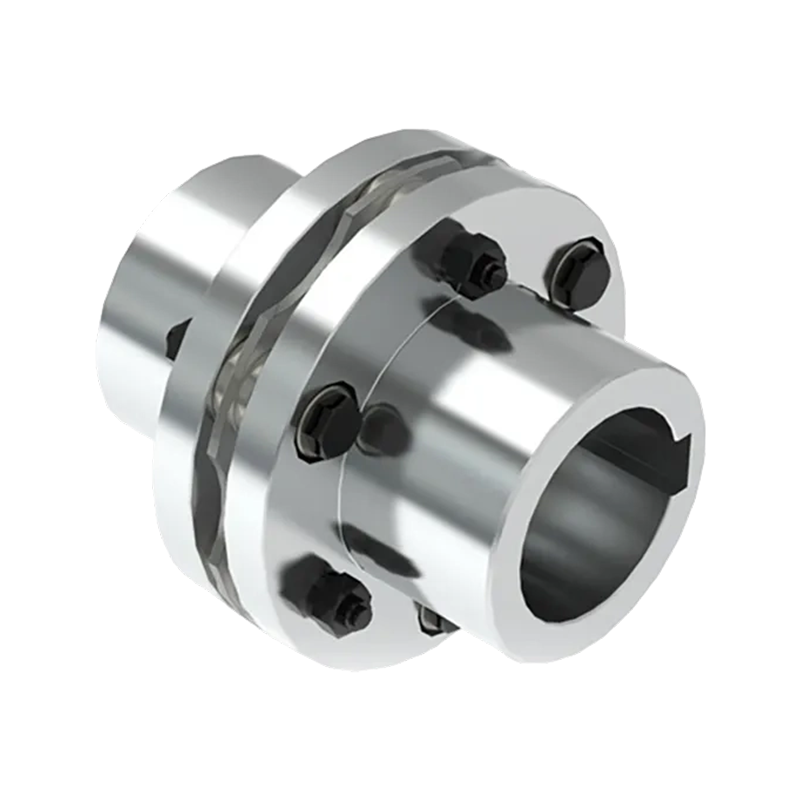

MP ダイヤフラムカップリング （Q/YP 21001X-2018規格準拠）は、高精度、高トルクの伝達を目的とした先進的な金属弾性体伝達装置です。そのコアは、高強度ステンレス鋼シートの複数層からなるダイヤフラム群で構成されており、金属の弾性変形を通じて複雑な角度、軸方向、半径方向の変位を補償できます。本シリーズは公称トルク0.063～10000kN・mと非常に広い耐荷重範囲を持ち、-40℃～250℃の過酷な温度環境や腐食性媒体でも無潤滑で安定して動作し、長寿命を実現します。

産業用アプリケーションロジックでは、スネークスプリングカップリングに比べて構造がシンプルで振動音が小さく、優れたバランスにより高速作業条件に適しており、従来のギアカップリングを置き換える理想的なソリューションです。スネークスプリングカップリングメーカーの多くは重荷重用の振動低減性能を重視していますが、MP型ダイヤフラムカップリングは精密なフランジと締結具で接続されているため、高いねじれ剛性を確保しながらメンテナンス性に優れ、軸方向のズレを生じずに伝動部品の分解・組立が容易に行えます。

冶金、化学、電力、造船業界の主要なトランスミッションコンポーネントとして、この製品の高い信頼性指標は、スネークスプリングカップリングサプライヤーが提供する弾性接続ソリューションに対するハイエンドの性能補足とみなされ、複雑な動作条件下での頑丈な電力システムの全体的な効率と安定性を大幅に向上させることができます。

お問い合わせ

PDFダウンロード

前へV: MPJ型ダイヤフラムカップリング中間軸タイプ（Q/YP 21002X-2018）
次へ: 次の記事はありません

製品パラメータ

メッセージを送信する

技術パラメータ

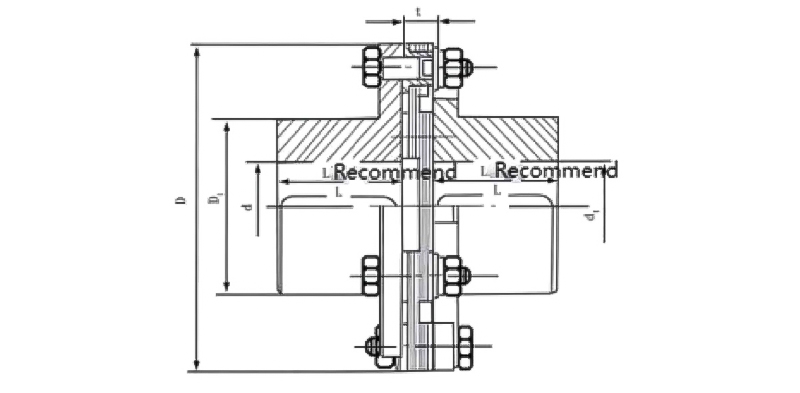

MPダイヤフラムカップリングの基本パラメータと主な寸法

種類	公称トルク Tn(N・m)	許容できる速度 [n]/r.min⁻¹	軸穴直径 d₁.d₂	軸穴 length			D	D₁	t	ねじれ剛性 ×106/ n・m.rad-1	ミサメートル/キログラム	瞬間慣性の I/kg・m²
				J₁	Y	L レコム
				L	L
MP1	40	10700	14	27	32	35	80	39	8±0.2	0.37	0.9	0.0005
			16、18、19	30	42
			20、22、24	38	52
			25,28	44	62
MP2	63	9300	20、22、24	38	52	40	92	53		0.45	1.4	0.001
			25,28	44	62
			30、32、35、38	60	82
MP3	100	8400	25,28	44	62	45	102	63		0.56	2.1	0.002
			30、32、35、38	60	82
			40、42、45	84	112
MP4	250	6700	30、32、35、38	60	82	55	128	77	11±0.2	0.81	4.2	0.006
			40、42、45,48,50,55	84	112
MP5	500	5900	35,38	60	82	65	145	91		1.20	6.4	0.012
			40、42、45,48,50,55,56	84	112
			60、63、65	107	142
MP6	800	5100	40、42、45,48,50,55,56	84	112	75	168	105	14±0.3	1.42	9.6	0.024
			60、63、65,70,71,75	107	142
MP7	1000	4750	45,48,50,55,56	84	112	80	180	112	15±0.4	1.90	12.5	0.0365
			60、63、65,70,71,75	107	142
			80	132	172
MP8	1600	4300	50,55,56	84	112		200	120		2.35	15.5	0.057
			60、63、65,70,71,75	107	142
			80,85	132	172
MP9	2500	4200	55,56	84	112		205		20±0.4	2.7	16.5	0.065
			60、63、65,70,71,75	107	142
			80,85	132	172
MP10	3150	4000	55,56	84	112	90	215	128		3.02	19.5	0.083
			60、63、65,70,71,75	107	142
			80、85、90	132	172
MP11	4000	3650	60、63、65,70,71,75	107	142	100	235	132	23±0.5	3.46	25	0.131
			80、85、90,95	132	172
MP12	5000	3400	60、63、65,70,71,75	107	142		250	145		3.67	30	0.174
			80、85、90,95	132	172
			100	167	212
MP13	6300	3200	63,65,70,71,75	107	142	110	270	155	23±0.5	5.2	36	0.239
			80、85、90,95	132	172
			100,110	167	212
MP14	12500	2850	65,70,71,75	107	142	115	300	162	27±0.6	7.8	45	0.38
			80、85、90,95	132	172
			100,110	167	212
MP15	16000	2700	70,71,75	107	142	125	320	176		8.43	55	0.5
			80、85、90,95	132	172
			100、110、120、125	167	212
MP16	20000	2450	75	107	142	140	350	186	32±0.7	10.23	75	0.85
			80、85、90,95	132	172
			100、110、120、125	167	212
			130	202	252
MP17	25000	2300	80、85、90,95	132	172	145	370	203		10.97	85	1.1
			100、110、120、125	167	212
			130,140	202	252
MP18	31500	2150	90,95	132	172	165	400	230		13.07	115	1.65
			100、110、120、125	167	212
			130,140,150	202	252
			160	242	302
MP19	40000	1950	100、110、120、125	167	212	175	440	245	38±0.9	14.26	150	2.69
			130,140,150	202	252
			160,170,180	242	302
MP20	45000	1850	110,120,125	167	212	185	460	260		22.13	170	3.28
			130,140,150	202	252
			160,170,180	242	302
MP21	50000	1800	120,125	167	212	200	480	280		23.7	200	4.28
			130,140,150	202	252
			160,170,180	242	302
			190,200	282	352
MP22	56000	1700	130,140,150	202	252	210	500	295		24.6	230	5.18
			160,170,180	242	302
			190,200	282	352
MP23	63000	1600	140,150	202	252	220	540	310	44±1	29.71	275	7.7
			160,170,180	242	302
			190,200,220	282	352
MP24	80000	1450	150	202	252	240	600	335	50±1.2	32.64	380	9.3
			160,170,180	242	302
			190,200,220	282	352
			240	330	410
MP25	100000	1400	160,170,180	242	302	255	620	350		37.69	410	15.3
			190,200,220	282	352
			240,250	330	410
MP26	125000	1300	180	242	302	275	660	385		50.43	510	20.9
			190,200,220	282	352
			240,250,260	330	410
MP27	160000	1200	190,200,220	282	352	295	720	410	60±1.4	71.52	620	32.4
			240,250,260	330	410
			280	380	470
MP28	200000	1150	220	282	352	300	740	420		93.37	680	36
			240,250,260	330	410
			280,300	380	470
MP29	250000	1100	240,250,260	330	410	320	770	450		114.53	780	43.9
			280,300,320	380	470
MP30	315000	1050	250,260	330	410	350	820	490		130.76	950	60.5
			280,300,320	380	470
			340	450	550
