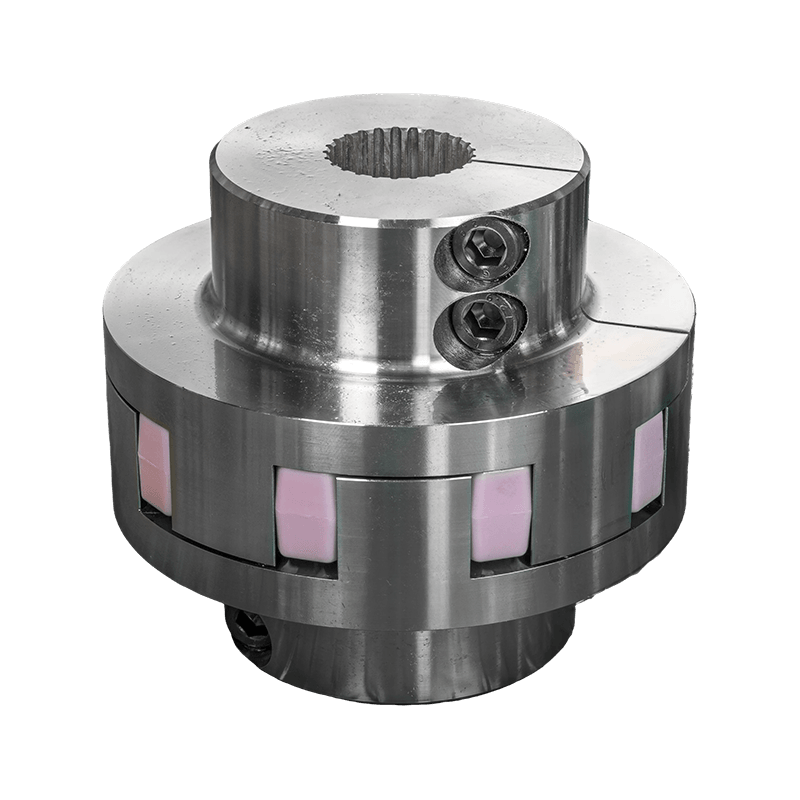

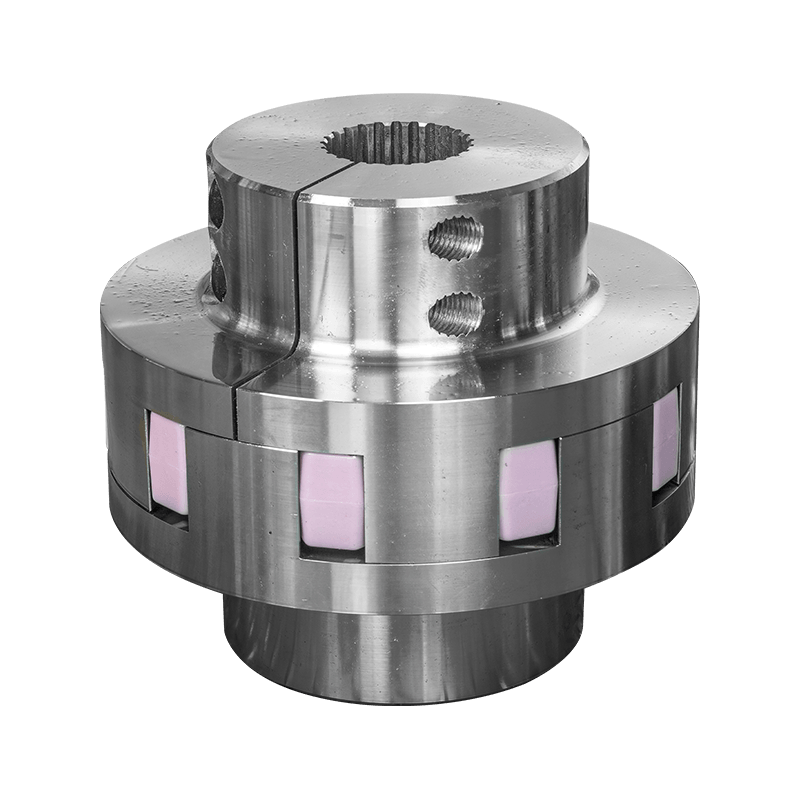

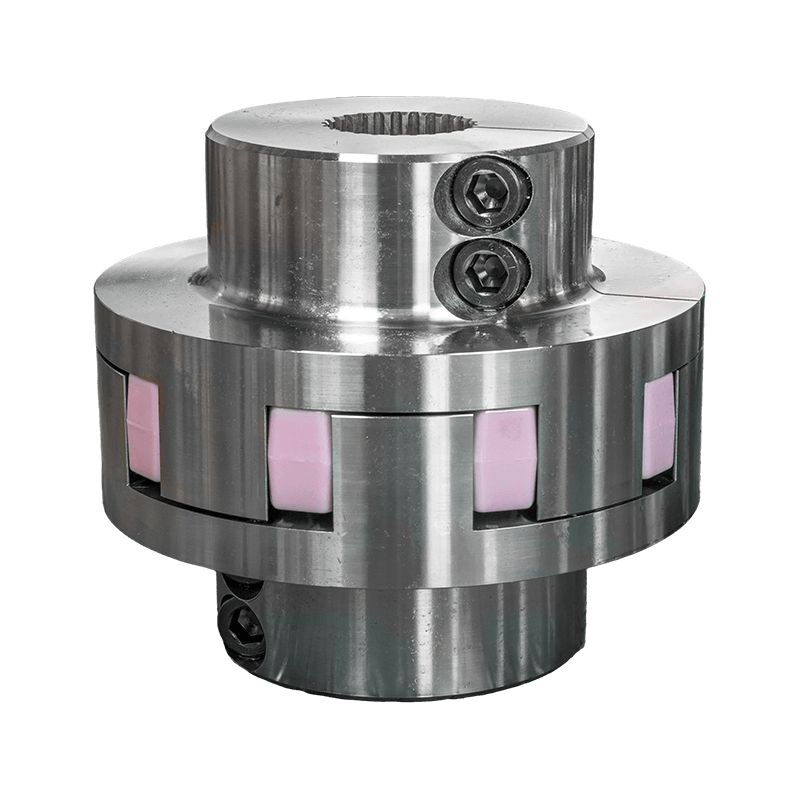

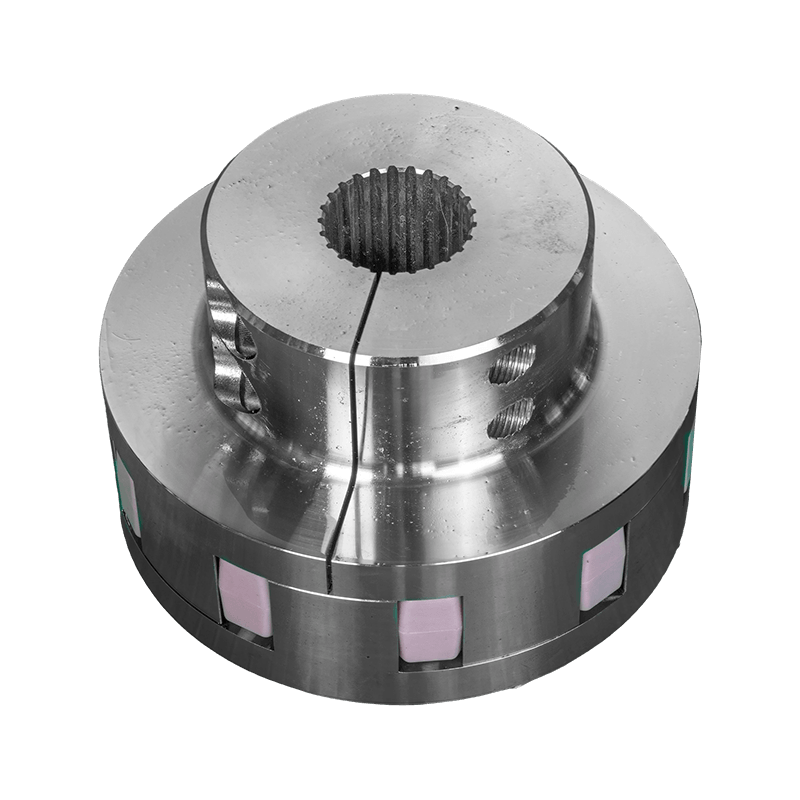

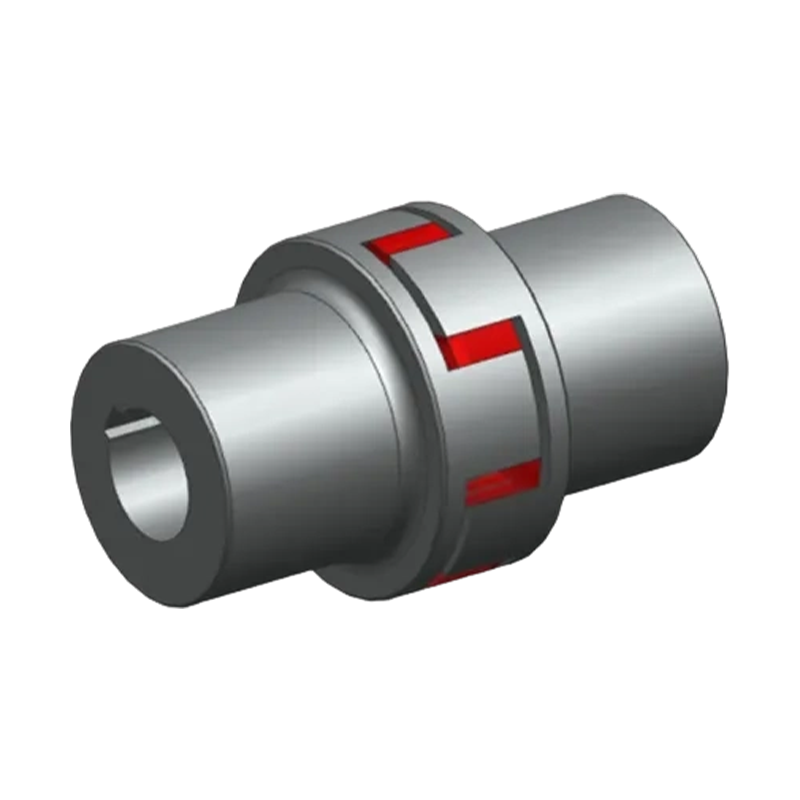

XC型スター型弾性カップリング(Q/YX36019X-2018)

XC型星形弾性カップリング（Q/YX36019X-2018規格準拠） 産業用途では、一般に梅型弾性カップリング、クロー カップリング、またはスパイダー カップリングとも呼ばれます。コンパクトな構造と低い慣性モーメントで知られる効率的な伝達コンポーネントです。梅形弾性カップリングの専門メーカーが精密技術基準に基づいて製作した製品で、弾性部品には高性能エンジニアリングプラスチックを使用しており、クッション性、衝撃吸収性、耐摩耗性に優れ、長期メンテナンスフリーを実現します。その中心的な技術的利点は、弾性体が爪ブロックの設計によって制限され、衝撃荷重によって引き起こされる内部変形と遠心力によって引き起こされる外部変形を効果的に回避するという事実にあります。同時に、凸爪の大きな凹面加工により、インボリュート歯面に作用する面圧を大幅に低減します。過負荷条件下でも、歯部は摩耗や変形が極めて困難であり、梅形弾性カップリング工場の構造力学設計における深い専門知識が十分に反映されています。

取り付けと性能の点で、このカップリングは便利な軸方向挿入取り付けをサポートし、-35 °C ～ 80 °C の過酷な環境でも安定した動作条件を維持できます。高品質の梅形弾性カップリングのサプライヤーを通じて、XC シリーズは非常に幅広い仕様をカバーする能力を示しています。公称トルクは 20 N·m ～ 28,000 N·m に及び、最大許容速度は 19,000 r/min に達し、シャフト径6mmから220mmまでのさまざまなメカニカルシャフトシステムに適応できます。この製品は、堅牢な伝動効率と極めて高い動作信頼性により、冶金設備、鉱山機械、水利土木、吊り上げ・輸送、製紙機械、港湾施設などの基幹産業で幅広く使用されています。
