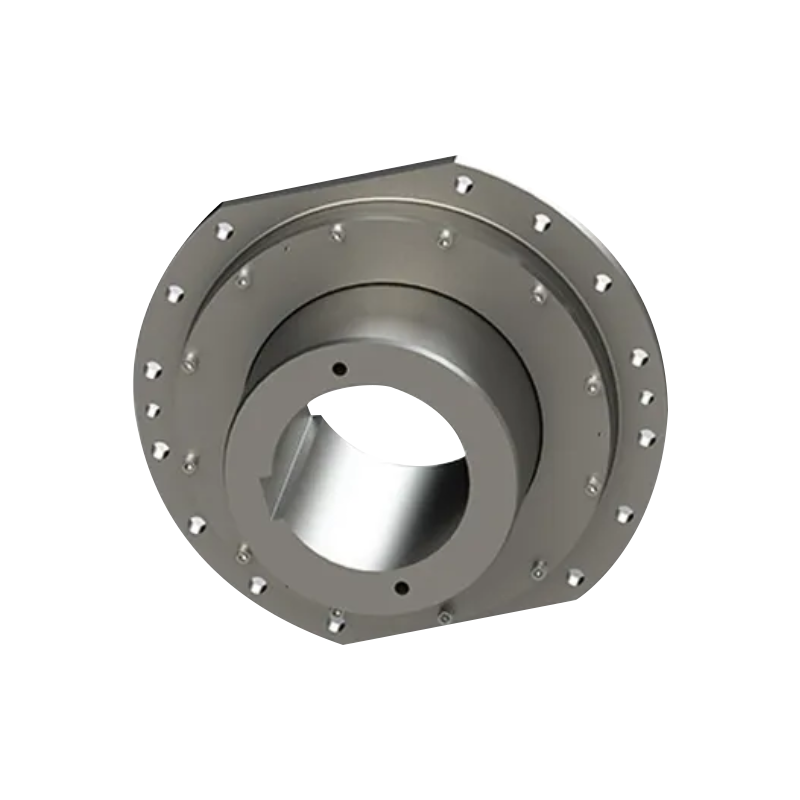

QGCA形円筒軸穴カップリング自動調心ころカップリング（Q/YJ 16030X-2018）

Name: QGCA形円筒軸穴カップリング自動調心ころカップリング（Q/YJ 16030X-2018）
Rating: 5 (99 reviews)

QGCA形円筒穴自動調心ころカップリング（Q/YJ 16030X-2018規格準拠） 円筒軸穴と自動調心ころを採用し、高い汎用性を維持しながら加工・組立工程を大幅に簡素化します。公称トルク範囲4kN・m～900kN・m、最大許容ラジアル力520kNと非常に強力な耐荷重能力を発揮します。従来のギアカップリングと比較して、性能が約 30% 向上しており、M3 ～ M8 の動作範囲での激しい衝撃や頻繁な起動/停止条件に十分に対処できます。ローラーとボアの間の球面接触設計のおかげで、最大 1.5° の自動角変位補正機能を備え、取り付け誤差やフレームの変形によって生じる応力を効果的に吸収するだけでなく、自動調心ベアリングと同様に機能し、減速機出力シャフトの追加曲げモーメントを大幅に低減し、それによってシャフトシステムを疲労損傷から保護します。また、このカップリングはコンパクトな構造であり、作動がスムーズで静かです。内蔵の摩耗インジケーターと組み合わせることで、限られたスペースでの重機の効率的なレイアウトと便利な状態監視に理想的な技術サポートを提供します。

お問い合わせ

PDFダウンロード

前へV: LCローラーチェーンカップリング(Q/YL 17031X-2018)
次へ: QGC型インボリュートスプラインカップリング自動調心ころカップリング(Q/YJ16029X-2018)

製品パラメータ

メッセージを送信する

技術パラメータ

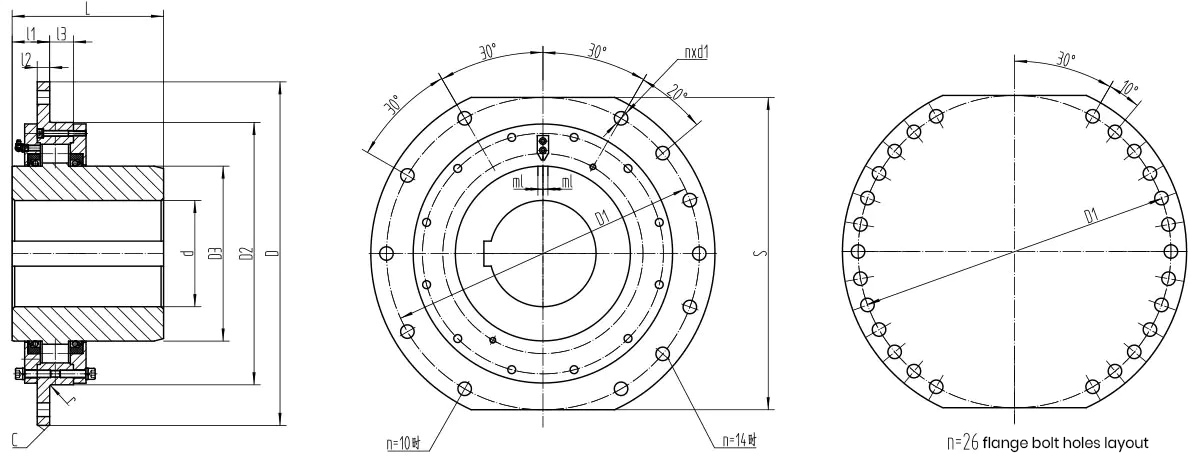

QGCA円筒軸穴カップリング自動調心ころカップリングの基本パラメータと主要寸法

種類	公称トルク Tn/kN・m	許容されるラジアル力/KN	d(H7)	L	D	D₁	D₂	D₃	n×d₁	S	l₁	l₂	l₃	r	c	摩耗目盛/ml	瞬間慣性の /kg・m²	ミサメートル/キログラム

QGCA1	5	16.5	40、42、45、48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45、48、50、55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80、85、90、95	132										3	2.5			36.5
QGCA6	22.4	38.5	80、85、90、95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100,110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100、110、120	167										3				52
QGCA8	35.5	49	100、110、120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130,140	202										3	3			67
QGCA9	50	70	100、110、120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130,140,150	202											3			88.5
QGCA10	100	120	130,140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160,170,180	242														151
QGCA11	160	140	160,170,180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190,200	282											4			181
QGCA12	224	170	190,200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240,250	330														247
QGCA13	355	300	200,220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240,250,260	330														311
QGCA14	500	340	240,250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280,300	380											5			394
QGCA15	630	380	240,250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280,300,320	380											5			560
QGCA16	710	450	280,300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340,360,390	450											6			664

注:

1. 軸穴径d、長さLが表の範囲外の場合は、メーカーとの協議により対応させていただきます。
2. 慣性モーメント、質量は軸穴の最小径より算出した近似値です。
