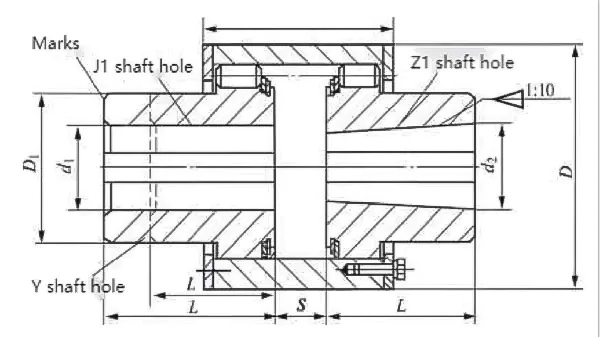

ZCD型円錐軸穴弾性ピンギヤカップリング(Q/YZ33007X-2018)

ZCD型円錐軸穴弾性ピンギヤカップリング コアの特長

1. 優れたコーン穴フィット: 一端は円錐状の軸穴であり、円錐面で締め付けられるため、高い位置合わせ精度と取り付け、取り外しが容易になります。モーター・減速機の円錐出力軸との直結に適しており、安定した確実なトルク伝達が可能です。

2. 高耐久かつ効率的なトルク伝達： 公称トルク範囲が広く（最大数十万N・m）、同一トルク下での回転径が小さく、体積が小さく、軽量であるため、歯形カップリングの一部代替が可能です。

3. 3次元補正機能： 弾性ピンと歯溝は軸方向（約1.5～2.5mm）、径方向（約0.3～0.6mm）、角度（約0.5°）のずれを補正し、取り付け誤差や作業条件の変形に適応します。

4. メンテナンスフリー、低騒音： ナイロンピンは自己潤滑性を備えているため注油の必要がなく、クリーンで環境に優しく、構造が簡単でガードプレートを取り外すだけでピンの交換が可能であり、メンテナンスコストも安価です。

5. シンプルな構造と簡単な製造： 部品点数が少なく、高精度の歯車加工が不要で製造サイクルが短く、低コストです。

6. 労働条件と制限： 使用温度範囲は-20℃～70℃で、中負荷から重負荷、頻繁に発停する一般機械に適しています。振動と騒音の低減は平均的ですが、振動/騒音制御の厳しい要件、高速、または極端な温度の場合には適していません。

7.過負荷保護： 過負荷がかかると、主要なトランスミッションコンポーネント (モーター、減速機など) を保護するために、弾性ピンが変形または破損する可能性があります。
概要

円錐状の軸穴により、高精度な位置合わせと組立・分解の容易さを実現しました。重荷重伝達やねじれ、三要素補償も備えています。無潤滑でメンテナンスが容易なため、中型および重量級のコニカル シャフト エクステンション システムにとってコスト効率の高い選択肢となります。
