MCS型梅形弾性カップリング（Q/YM 35014X-2018）

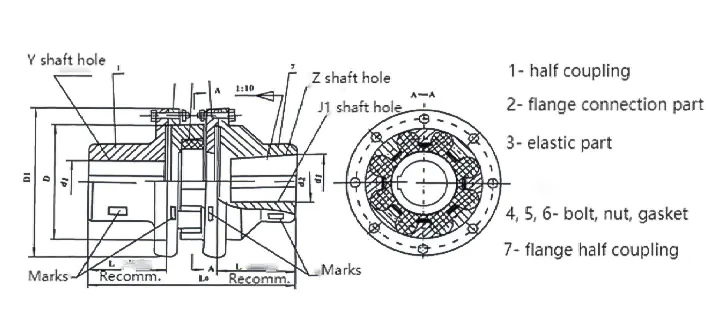

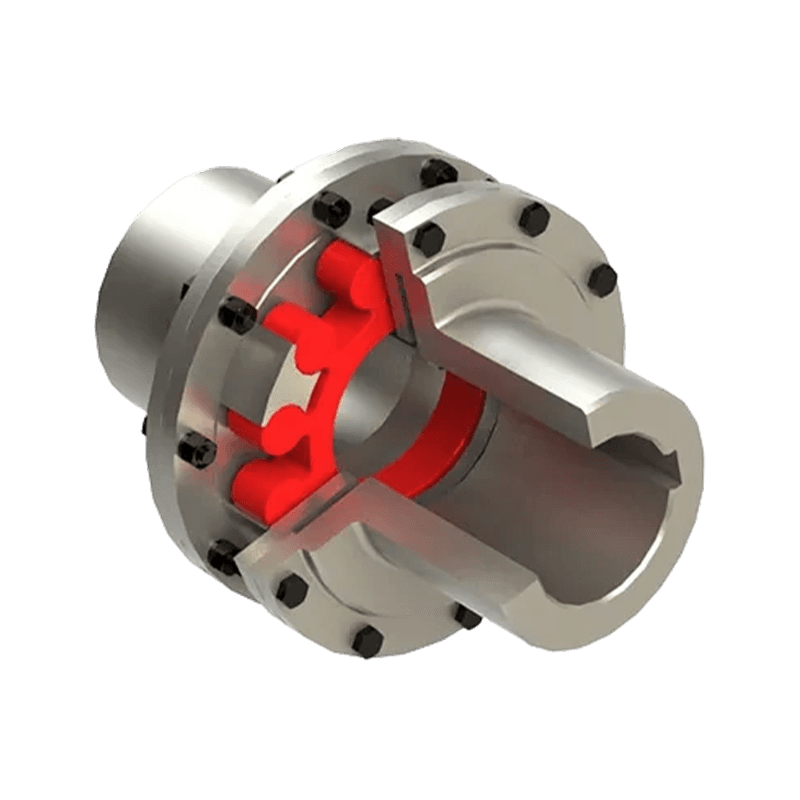

MCS型梅の花形弾性カップリング（Q/YM 35014X-2018規格準拠） ダブルフランジ構造を特徴とし、主に突起爪を備えた2つのフランジハーフカップリング、フランジコネクタ、梅の花形の弾性要素、およびそれに適合するボルト、ナット、ワッシャーで構成されています。その主な利点は、両端にフランジが装備されており、ボルト接続によって他の機器のフランジまたは設置面と直接組み合わせることができるという事実にあります。この設計により、設置の利便性と安定性が大幅に向上するだけでなく、物理的構造を通じてカップリングと機器間の高い同軸度が保証されます。高性能フレキシブル伝動部品として、凸爪間に梅の花弾性体を配置し、軸方向の結合を実現し、フレキシブルかつ確実な動力伝達を実現します。

性能と用途の適応性の点で、このカップリングは強力な多方向変位補償機能を備えており、弾性要素の物理的変形を通じてシャフトシステム間の半径方向、角度、軸方向のオフセットを自動的に補償でき、伝達効率は 99% 以上に達します。優れた弾性緩衝特性により、動作中の振動や衝撃を効果的に吸収し、機械ノイズを低減し、機器の寿命を延ばします。同時に、優れた電気絶縁性能により、システム動作に対する電磁干渉の影響を効果的に回避します。 MCSシリーズは、-35℃～80℃の使用環境に適しており、公称トルク範囲28N・m～14000N・m、最高許容回転数8500r/min、軸穴径12mm～160mmまでの豊富な軸穴径に対応しています。無潤滑、メンテナンスフリー、頻繁な起動や正逆回転への対応などの特徴を持ち、冶金、鉱山、水利、昇降輸送、製紙機械など極めて高い信頼性が要求される重工業分野で幅広く使用されています。
