GAZ 中間軸ドラムギアカップリングに接続(Q/YG 12007X-2018)

製品の概要とコアの定義:
GAZ シリーズ中間シャフト ドラムギア カップリングは、広く使用されているフレキシブル トランスミッション コンポーネントで、特に中間シャフトを介して駆動端と従動端を接続するように設計されています。その中心的な機能は、ギア構造の正確な噛み合わせを通じてスムーズな動力の流れを実現することであり、車両のパワートレインや大型機械のドライブ チェーンなど、さまざまなトランスミッション システムの効率的な動作を確保するための重要なリンクとして機能します。

優れた構造設計と製造プロセス:

1. 中間シャフト接続設計:

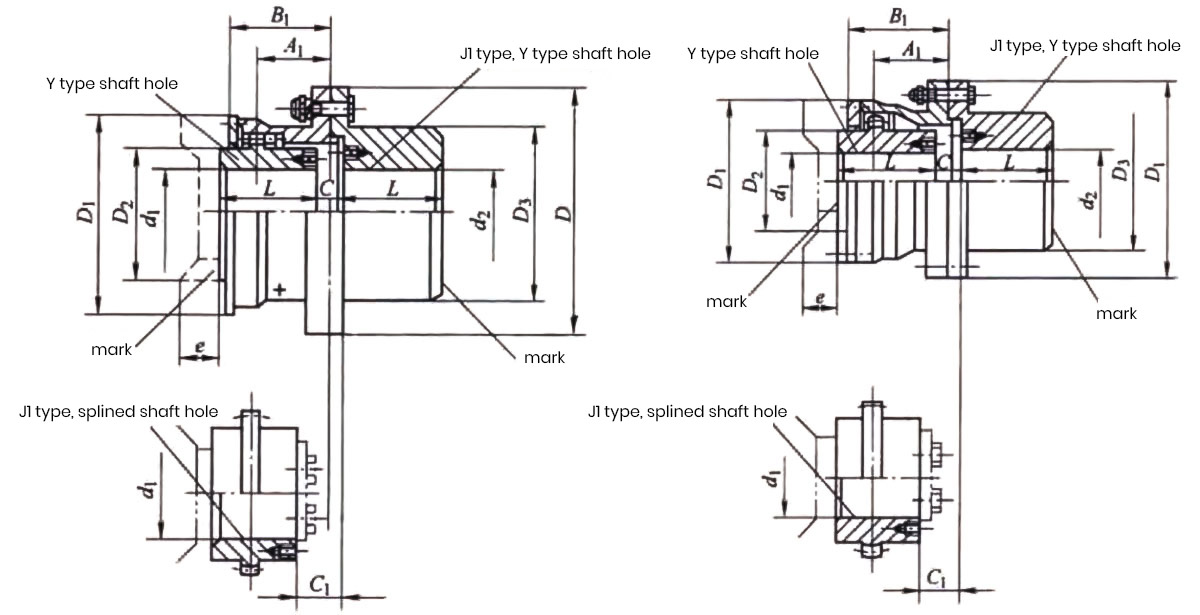

この製品には、長いシャフト システム間のギャップを効果的に埋めることができる中間シャフト接続が統合されています。設置要件に応じて、多様な空間構成に対応するために複数のモデルが利用可能です (例: GAZ1 ～ GAZ14 と GAZ15 ～ GAZ30 は異なる構造レイアウトを備えています)。

2. 高度なドラムギア技術:
ドラム型ギアの噛み合い技術を利用したこの独自の歯型設計により、接触応力が最適化され、高いトルク伝達を実現するとともに、動作時の振動と騒音を大幅に低減します。

3. 精度と耐久性の組み合わせ:
高強度素材を精密に加工し、耐衝撃性と耐久性に優れ、連続運転時の変動荷重にも耐えます。

主なパフォーマンス上の利点:

1. 総合的な変位補償:
ドラムギアの柔軟な特性のおかげで、このカップリングはシャフト間の角度、半径方向、軸方向のずれに対応でき、内部の機械的応力を効果的に軽減し、関連するベアリングの耐用年数を延ばします。

2. 優れた負荷適応性:
GAZ カップリングは、前輪、後輪、または全輪駆動のパワー システムのいずれにおいても、強力な適応性を発揮し、さまざまな動作条件下で一貫した性能を保証します。

3. メンテナンスの容易さ:
モジュール構造により、直感的に統合された設置が可能です。定期的な検査と注油 (注: D₂ ≥ 465mm の大型モデルは特殊な O リング シールを使用します) により、サービス間隔を大幅に延長し、信頼性の高い動作を保証できます。

主要な技術仕様の概要:
GAZ シリーズは、軽工業用途から超重量工業用途までの需要を満たす幅広い仕様を提供します。

1. トルク範囲:
公称トルク (Tn) は 800 N・m (GAZ1) から 3,500,000 N・m (GAZ30) までです。

2. 強化された治療:
歯面を窒化処理または表面硬化処理すると、定格トルクが標準仕様の1.3倍となり、負荷容量がさらに向上します。

3. 速度性能:
小型モデルは最大 7100 r/min の許容速度で優れた高速性能を発揮し、大型モデルは高出力、低速動作に最適化されています。

4. 寸法互換性:
最大内径 220 mm までのさまざまなシャフト穴径 (d1、d2、dz) をサポートし、ほとんどの標準および非標準シャフト サイズと互換性があります。

幅広い用途産業:
GAZ カップリングは、その信頼性の高い性能と構造上の利点により、複数の産業分野で好まれる選択肢となっています。

1. 重機:
冶金装置、鉱山機械、吊り上げおよび輸送装置に広く使用されており、コアパワーを効率的に伝達します。

2. 港湾と水処理:
港湾荷役機械、水処理装置、製紙機械などに使用され、変位を補正して長期安定運転を実現します。

3. 交通手段:
自動車のトランスミッションシステムの重要なコンポーネントであり、中間シャフトを介して接続され、エンジンから駆動端までシームレスな動力伝達を実現します。
