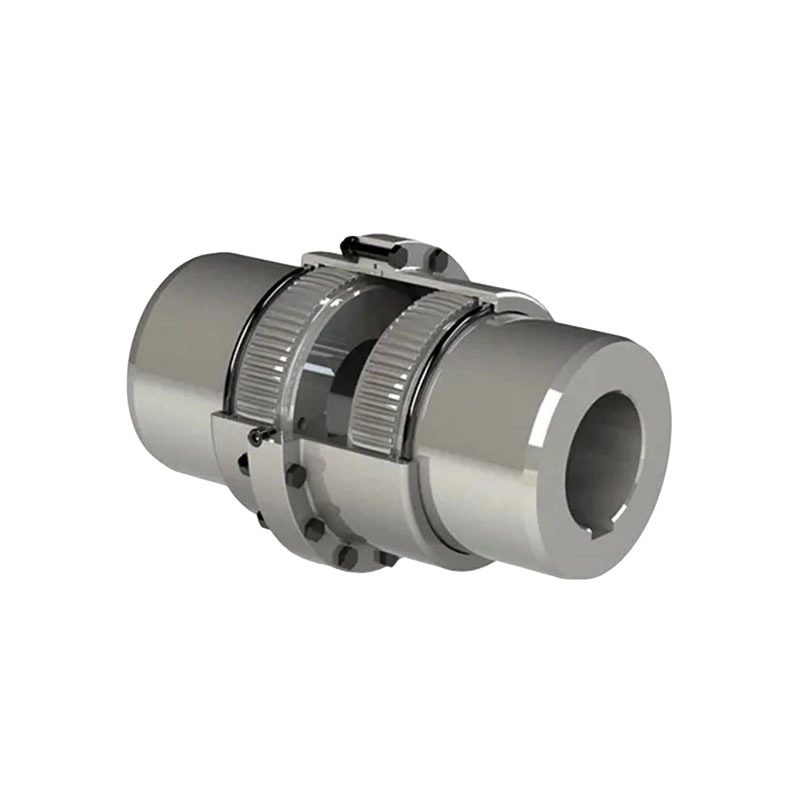

GBD モーターシャフト延長ドラムギアカップリング(Q/YG 11003X-2018)

製品概要:

GBD シリーズ モーター シャフト ドラムギア カップリングは、優れた動力伝達ソリューションを表します。堅牢かつ信頼性が高く、汎用性の高い設計が特徴で、さまざまな産業分野で広く活用されています。このカップリングは、モーターシャフトを被駆動機器に接続する重要なリンクとして機能し、トルクのスムーズな伝達と機械システム内の回転運動のシームレスな実行を保証する上で極めて重要な役割を果たします。この製品は、Q/YG 11003X-2018 エンタープライズ標準に厳密に準拠して製造されており、最高水準のエンジニアリングおよび製造の卓越性を証明しています。

主な技術的特徴:

1. 優れた補償能力: GBD カップリングの最も際立った特徴は、軸方向、半径方向、および角度の位置ずれを補正する固有の機能です。この機能は、正確なシャフトのアライメントを維持することが困難な動作環境では特に重要です。位置ずれによる機器の磨耗を効果的に軽減し、コストのかかるダウンタイムのリスクを最小限に抑えます。

2. 振動減衰と耐衝撃性: 精密に設計されたドラムギア機構は、動力伝達時に発生する振動を効果的に減衰し、衝撃荷重を吸収するように設計されており、システム全体のスムーズで安定した動作を保証します。

3. 堅牢で耐久性のある構造: 高強度材料で作られ、高度な製造プロセスを利用して作られたこの製品は、重荷重、過酷な動作条件、産業環境に固有の動的応力に耐えることができ、非常に長い耐用年数を保証します。

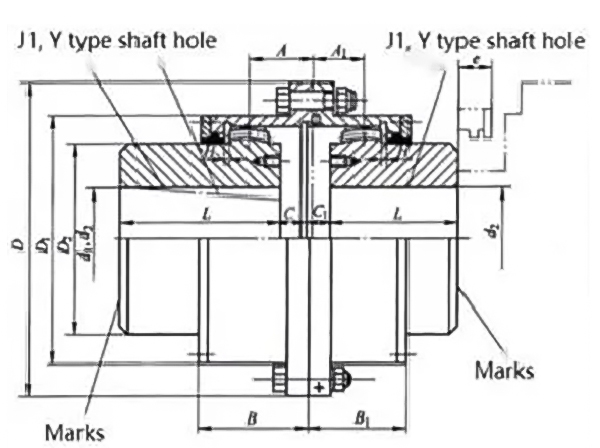

4. コンパクトで精密な構造: 構造図に示されているように、カップリング アセンブリは精密に設計された設計を特徴とし、外側スリーブが内歯車機構にしっかりとボルトで固定され、高効率の動力カップリングが容易になります。

主な技術パラメータ:

GBD シリーズは、特定のモデルと仕様に応じて、軽負荷から重負荷の動作に至る幅広いアプリケーション要件を網羅しています。

1. 公称トルク (Tn): 1.6 kN・m（GBD1型）から56 kN・m（GBD10型）までのシリーズで、さまざまな強度レベルにわたる多様な伝動需要に対応します。

2. 許容速度 (n): このカップリングは最大 5600 r/min (小型モデルの場合) の速度に達することができ、高出力でヘビーデューティーな用途でも安定した回転性能を維持します。

3. 穴の直径と長さ: このシリーズは、直径 22 mm から 200 mm までの幅広い内径寸法をサポートしています。さらに、タイプ Y、タイプ J1、タイプ Z1 を含む複数のボア構成を提供し、さまざまなタイプのモーターのシャフト延長部との完全な互換性を保証します。

4. 潤滑とメンテナンス: この製品は、潤滑剤を保管するための専用の内部リザーバーを備えています。特定のモデルのサイズに応じて、グリースの充填量は 107 mL ～ 1320 mL の範囲であり、ギアの歯面を確実に潤滑します。

応用分野:

GBD タイプのカップリングは、その卓越した耐荷重能力と安定性により、次の業界で広く使用されています。

1. 冶金および鉱山機械

2. 昇降・搬送機械（港湾設備など）

3. 油圧機器および製紙機械

4. その他の頑丈な産業用ドライブシステム

設置とメンテナンス:

GBD タイプのカップリングはユーザーの利便性を優先した設計になっています。取り付けと取り外しの手順が合理化され、技術担当者による定期的なメンテナンスとサービスが容易になりました。このメンテナンスの容易さにより、修理のためのダウンタイムが短縮されるだけでなく、機械システム全体の全体的な費用対効果と動作の信頼性も向上します。
