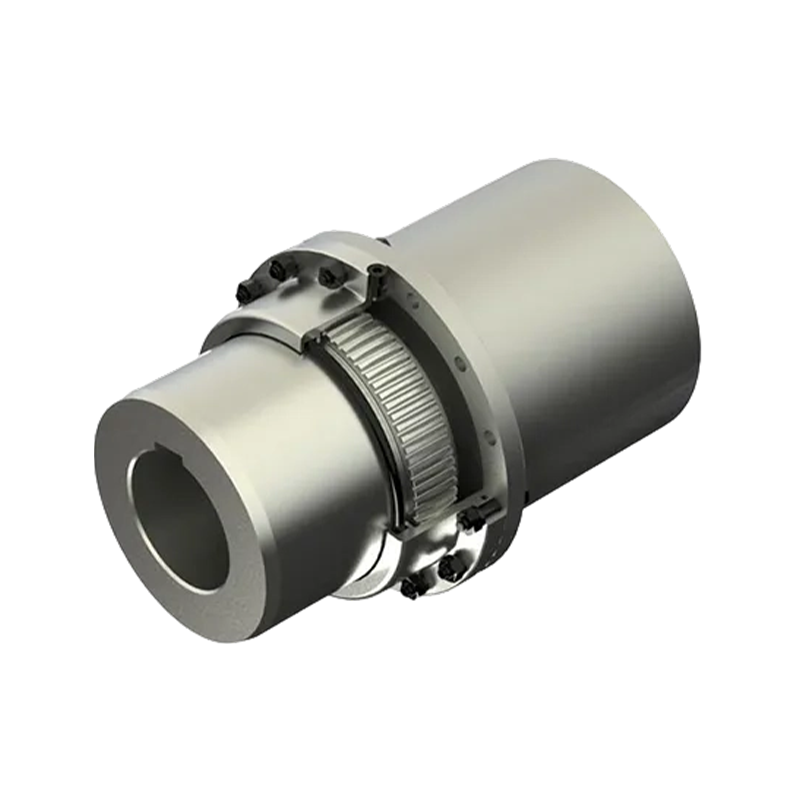

GBZ 中間軸ドラムギヤカップリングに接続(Q/YG 11002X-2018)

GBZ 中間軸ドラムギヤカップリングに接続(Q/YG 11002X-2018)

製品コアの概要:

GB シリーズのドラムギアカップリングは、産業用伝送システム内の重要なコンポーネントです。回転シャフトを接続する精密リンクとして機能し、機械システム間のトルクと回転運動のシームレスな伝達を保証します。 Q/YG11001X-2018 規格に厳密に従って製造されたこの製品には、高度な精密歯車加工技術と堅牢な機械部品が組み込まれています。重負荷、振動、さまざまな動作条件下でも、高効率で安定した動力伝達を実現します。

優れた製品の特徴:

1. 高精度のエンジニアリング設計: このカップリングの中核には、精密加工されたドラムギア機構が採用されています。最適化されたギア形状設計により、トルク伝達能力が向上するだけでなく、動作中の磨耗も大幅に軽減されます。

2. 優れた調整能力と補償能力: 柔軟性に優れた構造設計により、軸間のズレを効果的に補正します。この特性により、機械コンポーネントのストレスが大幅に軽減されるだけでなく、トランスミッション システム全体の動作信頼性も向上するため、過酷な環境や非常に厳しいアライメント要件を伴う産業用途に特に適しています。

3. 堅牢で耐久性のある工業用構造: 高品質の素材と厳格な製造プロセスを組み合わせることで、この製品は高負荷条件下でも長寿命を保証します。これにより、頻繁な交換の必要性が最小限に抑えられ、企業の長期的な運用コストが削減されます。

4. 便利な設置とメンテナンス: 現場での作業効率を優先した製品設計により、素早い組み立て・分解が容易に行えます。このメンテナンスが容易な機能により、機器の保守時のダウンタイムが大幅に短縮され、企業の生産性の最大化に役立ちます。

主要な技術仕様:

GBシリーズカップリングはGB1からGB25までの幅広いモデルを揃えており、小型精密機器から超重量産業機械に至るまで、用途の多様な要求に応えます。

1. 公称トルク (Tn): 0.63kN・mから5600kN・mまでの高負荷トルクを伝達できる非常に広い範囲をカバーします。

2. 許容速度 ([n]): 回転速度範囲420r/min～6500r/minで高速から低速まで様々な使用条件に対応します。

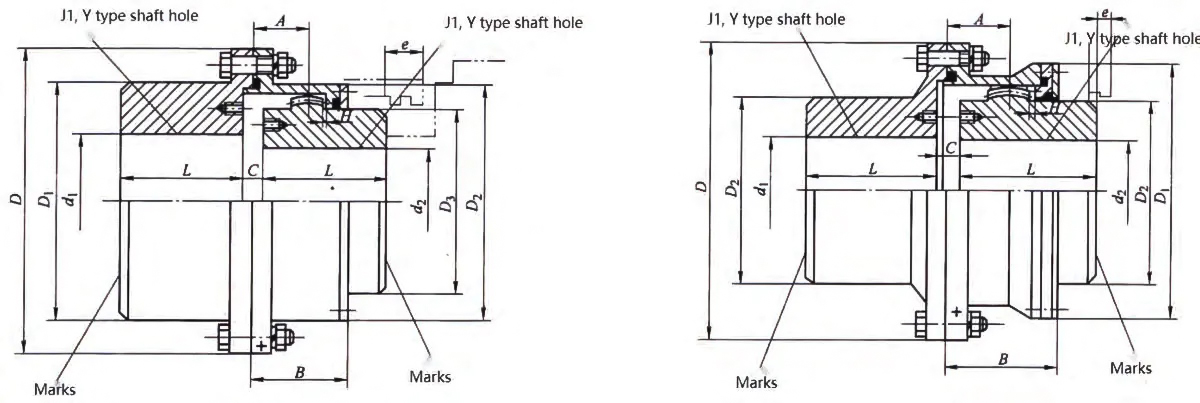

3. ボアの互換性: 穴径 (d1、d2) は 16 mm ～ 1040 mm、穴長さ (L) は 45 mm ～ 900 mm です。

4. 物理的寸法: 本体重量は軽量品3.5kgから重量品22,381kgまで、グリース封入量は31mL～23,000mLまで取り揃えております。

代表的な応用分野

この製品は、その卓越したパフォーマンスと堅牢な設計により、次のような数多くの重工業分野で広く利用されています。

1. 冶金および鉱山機械: 圧延機ドライブ、破砕機、鉱山ホイスト。

2. 吊り上げおよび輸送機械: 大型クレーン、港湾荷役設備、資材搬送システム。

3. 一般的な重機: 製紙機械、水力工学機器、各種大型工業用ポンプ、コンプレッサーシステム。
