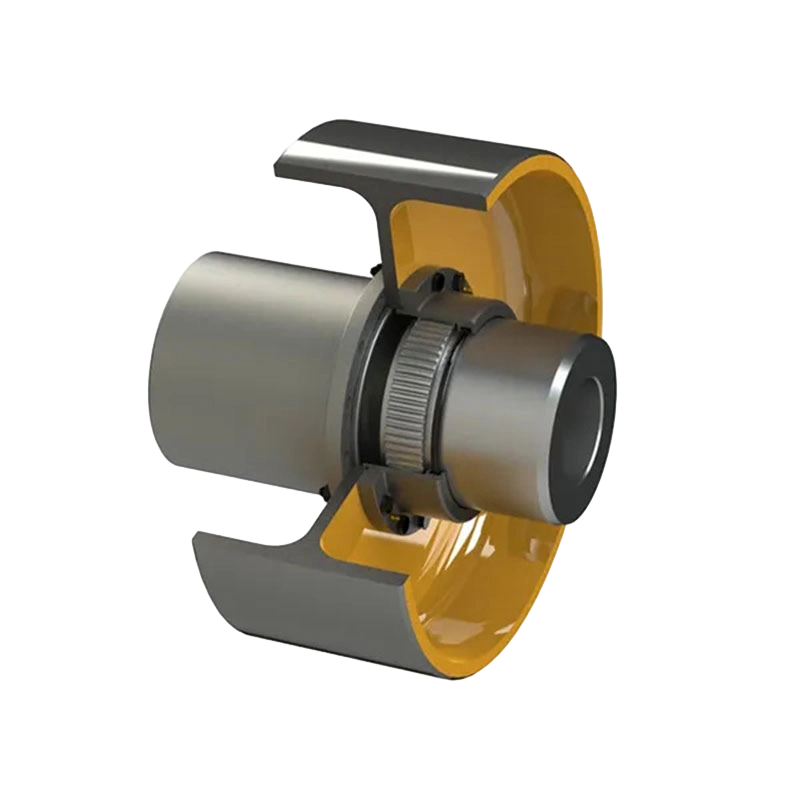

GBLZ ブレーキホイール付きドラムギアカップリング (Q/YG 11005X-2018)

製品概要:
GBLZ シリーズ ドラムギア カップリング ブレーキ ホイール付きは、伝統的なドラムギア カップリング設計と高度なブレーキ技術を組み合わせた、機械工学革新の最前線を表しています。産業用途で効率的なトルク伝達と正確なブレーキ機能の両方を実現するように設計されたこの製品は、安全性、効率性、信頼性の要件が非常に高い環境にとって理想的な選択肢です。

主な特徴と利点:

1. 優れたトルク伝達とミスアライメント補正: カップリングは、シャフト間のシームレスなトルク伝達を保証する内部ギア歯を備えた堅牢なドラムギア設計を特徴としています。この構造は、高トルク負荷をサポートするだけでなく、角度、半径方向、軸方向のミスアライメントを補償することで、機械的ストレスを軽減し、機器の耐用年数を延ばします。

2. 統合された精密ブレーキ機能: この製品のユニークな特徴は、ブレーキホイールがカップリング機構に直接組み込まれていることです。この革新的な設計により、日常業務中の徐々に減速する場合でも、緊急事態で即座に停止する場合でも、制御された減速または停止が可能になり、正確な速度制御が提供され、安全性が大幅に向上します。

3. 高品質の素材と耐久性: 高級鋼や合金鋼を使用しており、重荷重条件下でも優れた耐久性、耐食性、信頼性を発揮します。

4. 便利な設置とメンテナンス: モジュール式でユーザーフレンドリーな設計のおかげで、カップリングは既存のシステムにシームレスに統合されます。メンテナンスプロセスは簡単で、検査、修理、交換に必要なダウンタイムが最小限に抑えられるため、全体的な生産性が最適化されます。

主要な技術パラメータ:
技術文書やデータシートによると、このシリーズはGBLZ1からGBLZ14までのさまざまなモデルで構成されています。主要なパラメータは次のとおりです。

公称トルク（Tn）：0.63 kN・m（GBLZ1）～125 kN・m（GBLZ14）の範囲。
許容速度 ([n]): 最大 4000 r/min (GBLZ1)、GBLZ14 などの大型モデルの定格は 950 r/min。
穴径（d1、d2、dZ）：最大テーパ穴径220mmまで幅広いサイズに対応。
ブレーキホイール直径 (D₀): 標準サイズには、160mm、200mm、250mm、315mm、400mm、500mm、630mm、710mm、800mm があります。
ブレーキ ホイールの質量と慣性モーメント: たとえば、160mm ブレーキ ホイールの質量は 2.83 kg ですが、800mm ブレーキ ホイールの質量は 203 kg に達します。

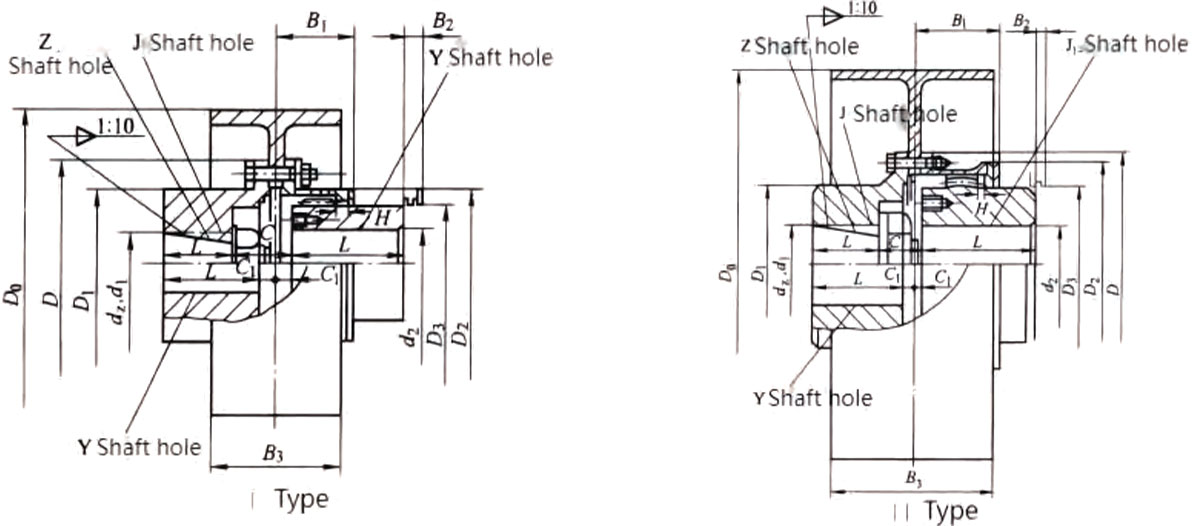

構造タイプ:
この製品には、さまざまな設置要件に対応できる 2 つの主要な構造タイプ (タイプ I とタイプ II) が用意されています。設計上、寸法 B2 はシール交換に必要な隙間スペースとして特別に指定されています。

応用業界:
MCC Heavy Industry Technology (Zhenjiang) Co., Ltd. が製造する GBLZ タイプのカップリングは、以下の業界で広く使用されています。
- 冶金装置および鉱山機械
- 昇降装置およびポート装置
- 水処理装置および製紙機械
