GC ドラムギアカップリング(Q/YG 13010X-2018)

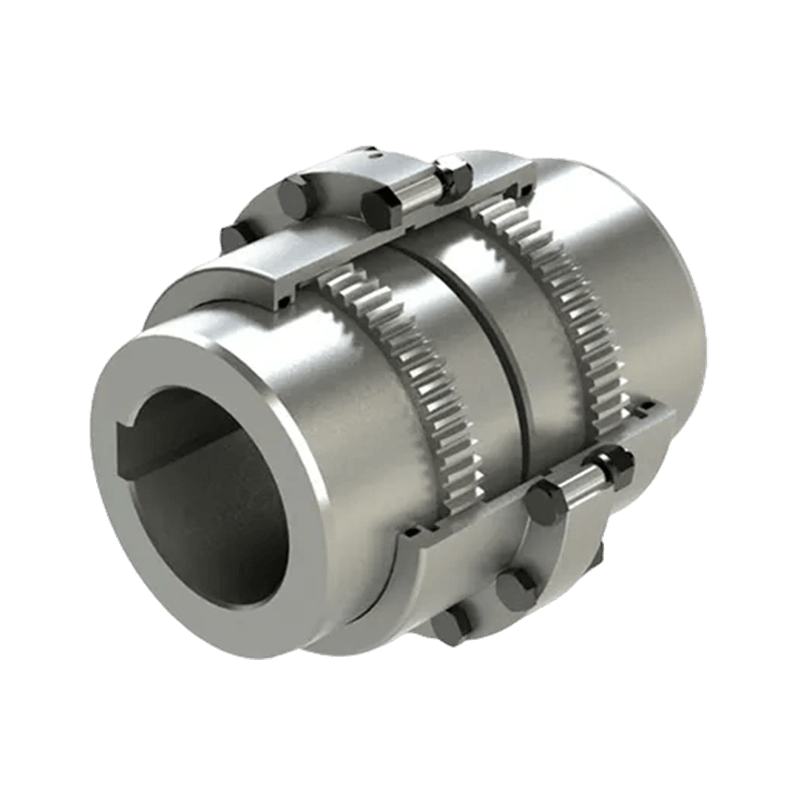

製品概要: GC タイプ ドラム ギア カップリング (標準: Q/YG 13010X-2018) は、半径方向、軸方向、および角度のミスアライメントを補正しながら 2 つのシャフト間でトルクを伝達するように特別に設計された、堅牢で効率的な機械伝達デバイスです。優れた信頼性と耐久性により、極めて高いトルク伝達精度が要求される様々な産業用途で幅広く使用されています。

主な特徴:

1. 高耐荷重: 精密設計されたこのカップリングは、非常に高いトルク負荷に耐えることができるため、鉱山、製鉄所、発電所などの重工業環境に最適です。

2. 優れた柔軟性: 独自の柔軟な設計により、2 つのシャフト間の角度、平行、軸方向の変位が可能になり、接続された機器にかかるストレスが効果的に軽減され、機器の早期故障のリスクが最小限に抑えられます。

3.堅牢で耐久性のある構造：高品質の鋼材または合金材料で作られており、極端な温度、腐食環境、激しい振動などの過酷な条件下でも安定して動作できます。

4. 簡単なインストールとメンテナンス: インストールプロセスはシンプルで直感的であり、迅速なセットアップが容易です。一方、その堅牢な設計によりメンテナンス要件が最小限に抑えられ、ダウンタイムが効果的に削減され、運用コストが削減されます。

5. 優れた互換性: GC タイプのカップリングは通常、他のブランドと互換性があるように設計されており、大幅な変更を加えることなく機器のアップグレードや交換が可能です。

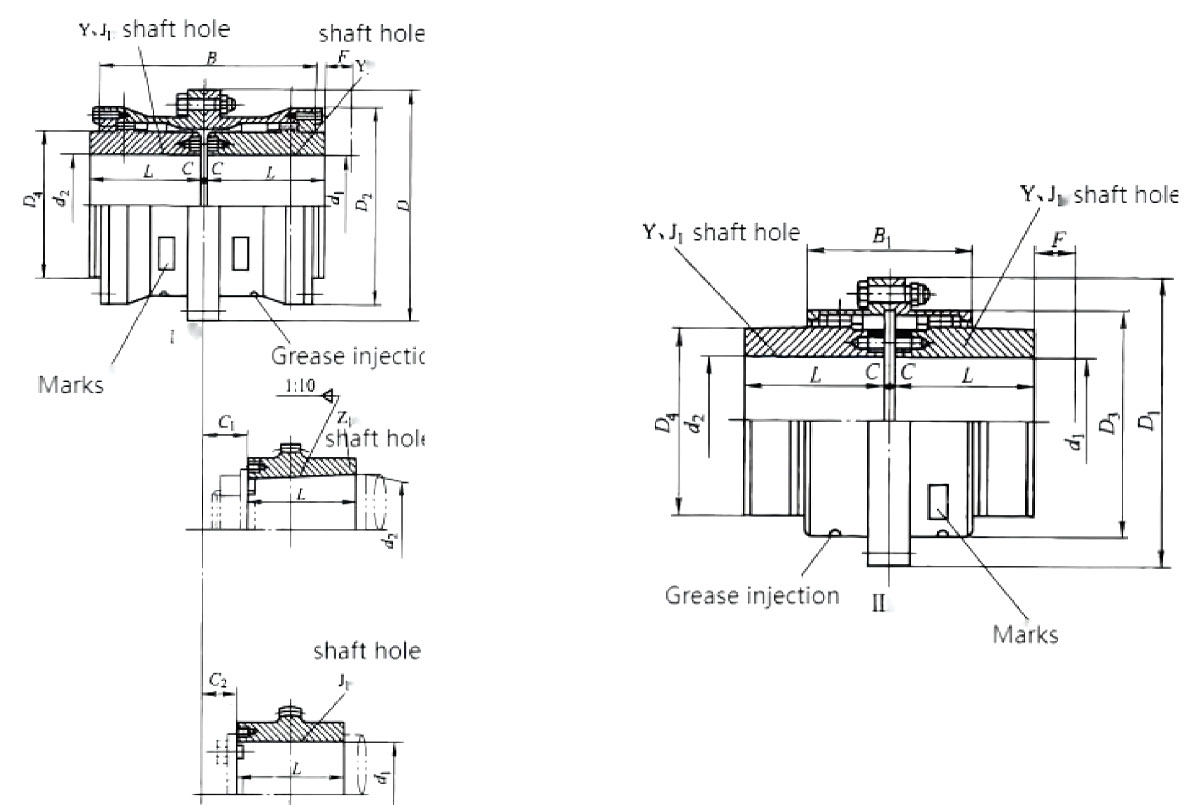

構造設計: GC タイプのカップリングは、精密加工された内外歯形を使用しています。

1. シャフト穴構成: Y、J1、Z1 などのさまざまなシャフト穴タイプをサポートし、さまざまな産業用シャフト端の接続要件に適応します。

2. 潤滑システム: ハウジングには専用のオイル注入穴が設計されており、歯面の適切な潤滑を確保し、耐用年数を延ばします。

4.接続方法：2つのハーフカップリングは高力ボルトを使用してしっかりと接続されており、コンパクトで安定した構造になっています。

技術仕様: GCシリーズのカップリングは小型から超大型まで幅広いサイズ（GC1～GC24）を取り揃えており、さまざまな規模の伝送ニーズに対応します。

1. 公称トルク (T _n ）：800N・m～1,400,000N・mの範囲。

2. 許容速度 ([n]): 最大 7500 r/min (モデルによって異なります)。

3. 適用軸径(d ₁ 、d ₂ 、d _z ): 直径 12 mm ～ 520 mm のシャフトに適しています。

代表的な用途: GC タイプ ドラム ギア カップリングは、その高性能により、次の業界の機械伝達システムで広く使用されています。

冶金装置および鉱山機械

吊り上げおよび港湾機械

節水設備・製紙機械

コンプレッサー、ポンプ、タービン ドライブ
