高効率防振産業用フレキシブルカップリングの紹介

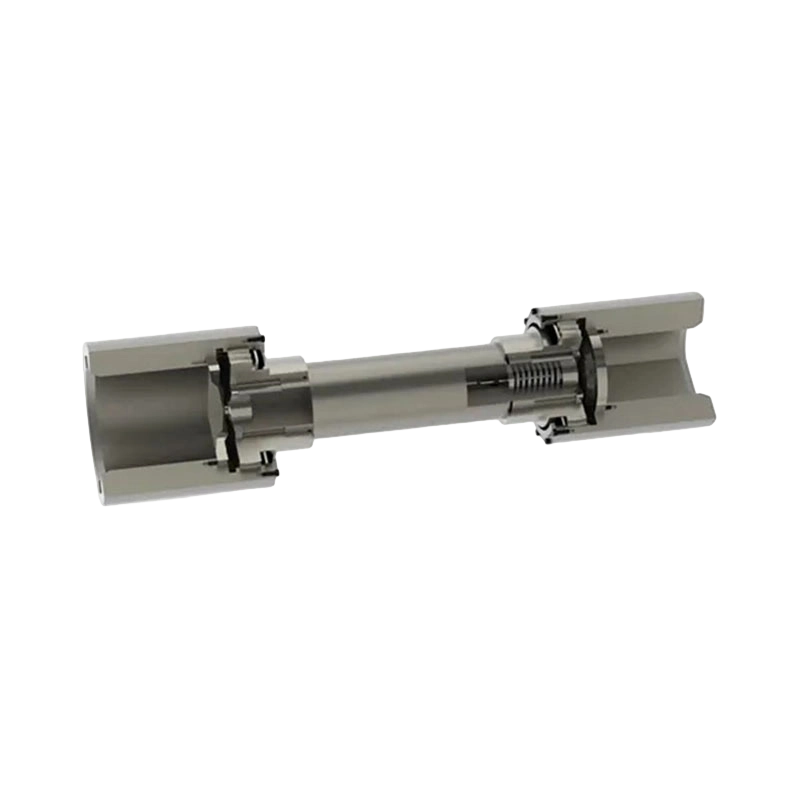

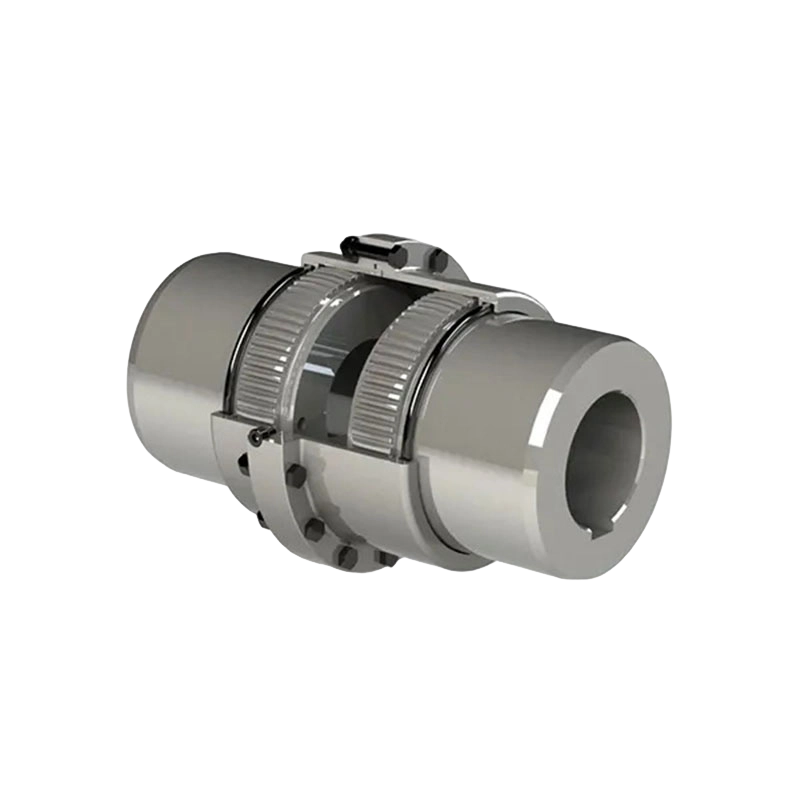

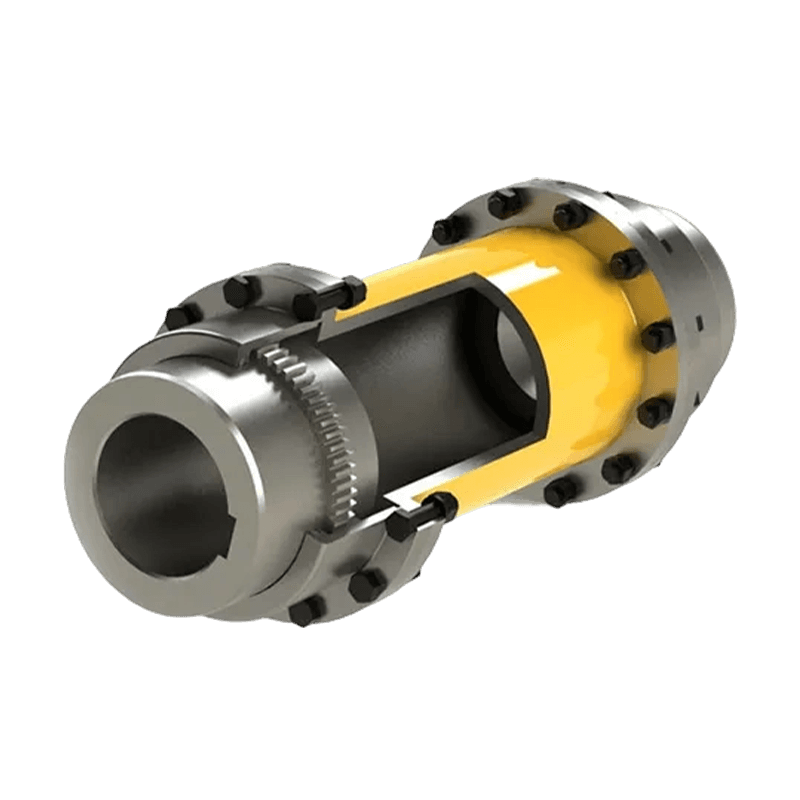

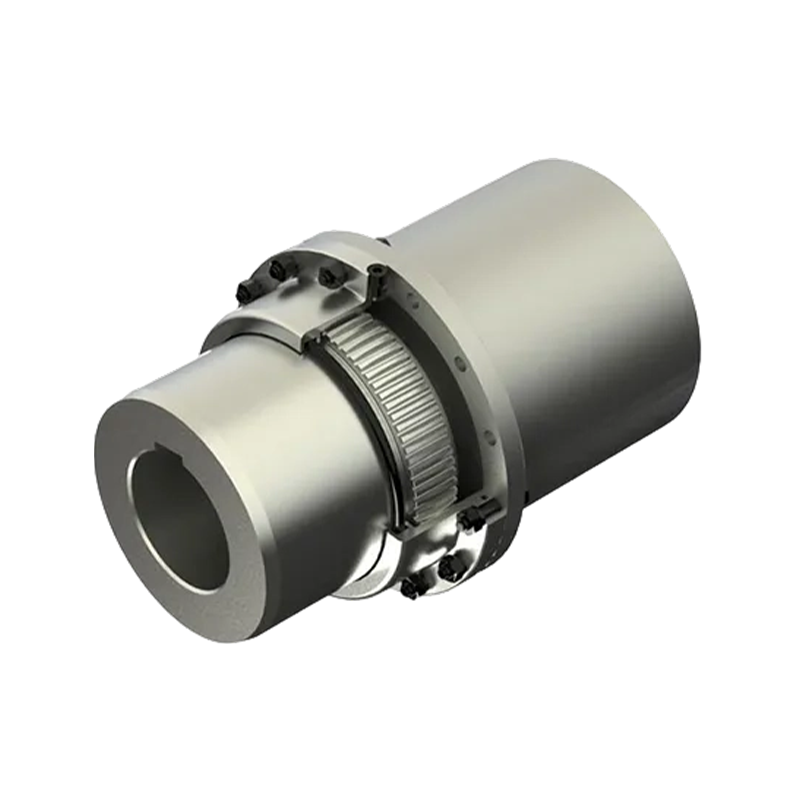

高効率防振産業用フレキシブルカップリング これらは、2 つのシャフトを接続すると同時に振動を吸収し、位置ずれに対応し、接続された機器を損傷する衝撃荷重から保護するように設計された機械動力伝達コンポーネントの重要なカテゴリーです。直接的なゆるぎない接続を通じてトルクを伝達するリジッド カップリングとは異なり、フレキシブル カップリングにはエラストマー要素、金属スプリング、または接続されたコンポーネント間の制御された動きを可能にする特別に設計された構造が組み込まれています。この柔軟性には 2 つの目的があり、トルク伝達を可能にすると同時に、ドライブトレインを通じて伝播してベアリング、シール、その他の精密コンポーネントの摩耗を促進する機械振動を減衰します。

現代の産業環境では、機械が完全に調整され、振動のない状態で動作することはほとんどありません。熱膨張、基礎の沈下、製造公差、動的動作負荷はすべて、回転機器内の小さいながらも持続的なミスアライメントや振動の原因となります。高効率の振動減衰フレキシブル カップリングはこれらの現実に直接対処し、接続されたシャフト間で外乱が伝達される前に外乱を吸収する緩衝ゾーンを提供します。この機能により、このようなカップリングは、製造、エネルギー生成、マテリアルハンドリング、および機器の信頼性と稼働稼働時間が最重要事項であるプロセス産業を含む分野全体で不可欠なものになっています。

産業運営におけるエネルギー効率と予知保全の重要性がますます高まっているため、適切なカップリング技術を選択することの重要性がさらに高まっています。カップリングの性能が低いと、システム効率がひっそりと低下し、摩擦損失によってエネルギー消費が増加し、機器の早期故障につながる可能性があります。その結果、エンジニアやメンテナンスの専門家は、カップリングの選択を機械的な些細な詳細としてではなく、システム全体のパフォーマンスと寿命に直接影響する戦略的決定として考えるようになっています。

基本的な動作原理と振動減衰機構

ねじれの柔軟性とエネルギー散逸

振動減衰フレキシブルカップリングの中核となる機能は、接続されたシャフト間で回転力を伝達しながら、ねじり荷重を受けてもわずかに変形する能力にあります。モーターの始動過渡現象、負荷変動、共振条件などによってトルク変動が発生すると、カップリング内の柔軟な要素が制御された変形を通じてこのエネルギーの一部を吸収します。この変形により、内部材料の減衰を通じて一定量の妨害的な機械エネルギーが熱に変換され、接続されている機械に到達する可能性のある振動の振幅が効果的に低減されます。

位置ずれ補正

純粋な振動吸収を超えて、これらのカップリングは 3 つの主なタイプのシャフトのミスアライメント、つまりシャフトの中心線が斜めに交差する角度のミスアライメント、シャフトの中心線が平行のままだがオフセットしている平行のミスアライメント、およびシャフトが共通の軸に沿って互いに近づいたり離れたりする軸のミスアライメントに対応します。高効率設計は、これらのタイプの位置ずれの組み合わせを同時に許容するように設計されており、完璧な位置合わせがめったに達成できない、または長期間の運用期間にわたって維持することが経済的に現実的でない現実の設置環境では特に価値があります。

減衰係数と材料ヒステリシス

カップリング内の振動減衰の有効性は、その柔軟な要素の材料のヒステリシス特性と密接に関係しています。ヒステリシス損失係数が高い材料は、サイクルごとにより多くの振動エネルギーを放散し、優れた減衰性能につながります。エンジニアは、各変形サイクル中に材料が蓄えるエネルギーと比較して、材料が吸収するエネルギーの量を表す減衰係数を通じてこの動作を定量化します。特定の動作周波数および温度範囲に対して適切なヒステリシス特性を備えた材料を選択することは、カップリング設計の最適化における中心的な課題となります。

最適な減衰性能を実現する材料の選択

エラストマーコンパウンド

エラストマー材料は、その固有の柔軟性とエネルギー吸収特性により、多くの高効率振動減衰カップリングのバックボーンを形成します。天然ゴムコンパウンドは優れた減衰特性と弾力性を備えていますが、油、燃料、または極端な温度にさらされると性能が低下する可能性があります。これらの制限に対処するために、ポリウレタン、ネオプレン、ニトリルゴムなどの合成代替品が開発されており、それぞれが耐薬品性、温度耐性、および繰り返し負荷条件下での長期耐久性の点で明確な利点を提供します。

加工複合材料

ポリマーマトリックス内に繊維強化材を組み込んだ先進的な複合材料は、高いトルク容量と優れた減衰特性の両方を要求する用途向けの洗練されたソリューションとして登場しました。これらの複合材料は方向性剛性特性を考慮して設計できるため、設計者は特定の産業用途で発生する特定の負荷プロファイルや振動周波数に合わせて結合動作を微調整できます。

金属ばね要素

特定の高効率カップリング設計では、皿バネや特別な形状の金属グリッドなどの金属バネ要素を利用して、エラストマー部品に依存せずに柔軟性を実現します。これらの金属設計は、ゴムベースの材料が急速に劣化する極端な温度環境で利点があり、通常、連続的な高負荷条件下でより長い耐用年数を提供しますが、補助的な減衰機構と組み合わせない限り、一般にエラストマー代替品と比較して固有の減衰能力が多少低くなります。

ハイブリッド材料構成

現代の高効率カップリングの多くは、金属構造要素とエラストマー減衰インサートを組み合わせたハイブリッド構成を採用しています。このアプローチにより、メーカーは、エラストマー材料に関連する優れた振動吸収特性を達成しながら、金属構造の負荷容量と耐久性の利点を活用することができ、その結果、単一材料の代替品よりも広範囲の動作条件にわたって優れた性能を発揮するカップリング設計が得られます。

主なカップリングの種類とその減衰特性

エラストマージョーカップリング

ジョーカップリングは、噛み合うジョーを備えた 2 つのハブの間に配置された星形またはスパイダー形のエラストマーインサートを利用します。この設計は、適度な位置ずれに対応しながら信頼性の高い振動減衰を提供するため、費用対効果とメンテナンスの容易さが重要な考慮事項となるポンプ、ファン、コンベア システムなどの一般的な産業用駆動アプリケーション全体で人気の選択肢となっています。

タイヤタイプカップリング

タイヤ タイプ カップリングは、2 つのカップリング ハブを接続するタイヤのような形状の連続したゴム要素を特徴としています。この構成は、ねじり振動の吸収と比較的大きなずれの許容に優れており、重大な動作衝撃負荷を受けるファン、ブロワー、コンプレッサーを含む高負荷用途に最適です。

ディスクパックカップリング

ディスクパックカップリングは薄い金属ディスクを採用しており、わずかにたわむことで位置ずれに対応しながら、最小限のバックラッシュでトルクを伝達します。固有の減衰能力はエラストマー設計よりも低い傾向がありますが、その精度とねじり剛性により、位置決め精度と最小のねじりワインドアップが重要な性能要件となる高速用途で価値があります。

グリッドカップリング

グリッド カップリングは、潤滑されたハウジング内で屈曲する蛇行状の金属スプリング グリッドを利用し、十分なトルク容量と耐久性とともに適度な減衰を提供します。これらのカップリングは、極端な負荷条件下での堅牢性が優先される製鉄所や鉱山作業などの重工業環境で歴史的に広く使用されてきました。

複合ブッシュカップリング

複合ブッシング カップリングには、交換可能なポリマー ブッシングが組み込まれており、ブッシングは通常、接続された機械のアライメントを乱すことなく交換できるため、簡単なメンテナンスとともに大幅な振動減衰を実現します。この設計は、頻繁な衝撃荷重や変動トルクが要求される用途で人気を集めています。

性能評価基準と試験方法

ねじり剛性測定

エンジニアは、ねじり剛性測定によって部分的にカップリングの性能を評価します。これにより、加えられたトルクと、フレキシブル要素内で生じる角たわみとの関係が定量化されます。一般に、ねじり剛性が低いほど振動絶縁機能が高くなりますが、剛性が低すぎると特定のドライブトレイン構成内で不要なねじり共振の問題が発生する可能性があるため、設計プロセス中に慎重なバランスが必要になります。

減衰比解析

減衰比のテストでは、結合サンプルをさまざまな周波数にわたって制御された振動入力にさらし、その結果生じるエネルギー散逸を測定します。このデータにより、エンジニアは、特定のカップリング設計が特定のアプリケーションで予想される動作速度範囲全体で振動をどの程度効果的に抑制するかを明らかにする周波数応答曲線を構築することができ、実際の使用中に問題となる共振状態を回避するのに役立ちます。

疲労寿命試験

振動減衰カップリングは、その動作寿命を通じて継続的に繰り返し荷重を受けるため、模擬された長期条件下での疲労試験により、予想される耐用年数に関する重要なデータが得られます。これらのテストは通常​​、制御された温度と負荷条件下でカップリングサンプルを数百万回の負荷サイクルにさらし、メーカーが信頼性の高い耐用年数予測とエンドユーザー向けのメンテナンス間隔の推奨事項を確立できるようにします。

温度パフォーマンスプロファイリング

減衰材料の特性は温度によって大幅に変化するため、包括的な試験プロトコルにより、対象アプリケーションの予想動作温度範囲全体にわたってカップリング性能を評価します。このテストでは、極端な温度下で減衰効果、ねじり剛性、材料の耐久性がどのように変化するかを明らかにします。これは、屋外設置や高温プロセス装置などの厳しい熱環境で動作するアプリケーションにとって不可欠な情報であることがわかります。

産業応用分野とユースケース

製造および生産機械

製造環境では、高効率の防振フレキシブルカップリングがモーターをギアボックス、コンベヤ、およびさまざまな生産ライン機械に接続する重要な役割を果たします。これらのカップリングが提供する振動絶縁は、敏感な製造装置をドライブトレインの外乱から保護するのに役立ち、製品品質の向上と自動生産システム全体の計画外ダウンタイムの削減に貢献します。

エネルギー生成と発電所

発電施設は、タービン、発電機、補助装置を接続するフレキシブルカップリングに大きく依存しており、発電所の運転に固有の熱膨張や負荷変動により、正確な位置合わせの維持が困難であることが判明しています。制御されていない振動は重大な安全性と経済的影響を伴う重大な機器の故障につながる可能性があるため、このような環境では振動減衰機能が特に重要になります。

マテリアルハンドリングとバルク処理

コンベヤーシステム、破砕機、バルクマテリアルハンドリング装置は、さまざまなサイズや密度の材料が処理装置を通過する際に、不規則で衝撃を受けやすい積載条件に頻繁に遭遇します。堅牢な減衰特性を備えたフレキシブルカップリングは、ドライブトレインコンポーネントをこれらの予測不可能な荷重イベントから保護し、機器の寿命を延ばし、採掘、骨材処理、農産物の取り扱い作業全体でのメンテナンス頻度を削減します。

海洋および海洋用途

船舶推進システムと海洋機器は、エンジン動作による絶え間ない振動、過酷な環境条件への曝露、厳しい運用スケジュール下での信頼性の高い性能の必要性など、特有の課題に直面しています。海洋用途向けに設計された特殊な振動減衰カップリングには、多くの場合、船舶用ディーゼル エンジンや推進機械によって発生する特定の振動周波数に適した強化された減衰特性とともに耐食性材料が組み込まれています。

ポンプおよび流体移送システム

水処理、化学処理、石油・ガス業界にわたるポンプの用途は、長期間の稼働期間中にポンプとモーターユニットの間で頻繁に発生する位置ずれに対応すると同時に、シールやベアリングの摩耗を促進する流体の脈動やキャビテーション現象に関連する振動を減衰させるフレキシブルカップリングに依存しています。

産業用途の選択基準

トルクと速度の要件

適切なサイズのカップリングを選択するには、アプリケーションで予想されるトルク要求と動作速度範囲を注意深く分析することから始まります。エンジニアは、定常状態の動作条件だけでなく、起動時、負荷の突然の変化、または障害状態中に発生する可能性のあるピーク トルク イベントも考慮し、選択したカップリングが予想されるすべての動作シナリオにわたって適切な安全マージンを維持していることを確認する必要があります。

位置ずれ許容値の評価

予想される取り付け位置のずれを現実的に評価することは、適切なカップリング タイプと柔軟な要素の設計を決定するのに役立ちます。基礎の沈下や熱膨張などにより、機器の耐用年数全体にわたって正確な位置合わせを保証できない用途では、一般に、より大きな位置ずれの適応能力を提供するカップリング設計の恩恵を受けます。

環境動作条件

極端な温度、化学薬品、湿気、または微粒子汚染への曝露、およびその他の環境要因は、フレキシブル カップリング要素の材料の選択に大きな影響を与えます。過酷な環境で動作するアプリケーションでは、通常、予想されるサービス間隔全体にわたって信頼性の高いパフォーマンスを維持するために、特殊な材料配合または保護ハウジング設計が必要です。

メンテナンスのアクセシビリティとライフサイクルコスト

特に機器のダウンタイムが多大な経済的影響をもたらす設置の場合は、メンテナンスの容易性と交換手順に関する実際的な考慮事項をカップリングの選択決定に考慮する必要があります。接続された機器を完全に分解することなく柔軟な要素交換を可能にするカップリング設計により、機器の稼働期間全体にわたるメンテナンス関連のダウンタイムを大幅に削減できます。

振動周波数のマッチング

特定のドライブトレイン構成内に存在する主要な振動周波数を理解することで、エンジニアは、それらの特定の周波数に最適化された減衰特性を備えたカップリング設計を選択できます。この周波数マッチングの実行は、結合の固有周波数が動作中の振動源と不都合に一致する共振状態、つまりシステムの振動を減衰させるのではなく大幅に増幅させる可能性のあるシナリオを回避するのに役立ちます。

エネルギー効率の考慮とシステムの最適化

高効率の振動減衰カップリングは、いくつかの相互接続されたメカニズムを通じてシステム全体のエネルギー効率に貢献します。これらのカップリングは、接続されたドライブトレイン コンポーネント全体の振動伝達を低減することで、ベアリング、シール、その他の回転コンポーネント内の不要な機械的応力や摩擦によって発生する寄生エネルギー損失を最小限に抑えます。振動の低減は騒音の発生の低減にもつながり、より広範なシステム内の機械的ストレスの低減を間接的に示しながら、職場環境の改善に貢献します。

システム設計者は、カップリングの選択を個別のコンポーネントの決定として見るのではなく、全体的なドライブトレイン最適化戦略の一部としてアプローチすることが増えています。この統合された視点では、カップリング特性がモーターの性能、ギアボックスの効率、接続された機器の動的動作とどのように相互作用するかを検討し、予想される動作条件の全範囲にわたって信頼性の高い動作を維持しながら全体のエネルギー消費を最小限に抑える構成を特定します。

予知保全技術は、機器の動作全体を通じて振動の兆候を継続的に監視できるようにすることで、高効率カップリングの価値提案をさらに強化しました。カップリング設置の近くに配置された振動センサーは、位置ずれ、ベアリングの摩耗、またはカップリングの劣化の進行を示す可能性のある振動パターンの微妙な変化を検出できるため、メンテナンス チームは、より重大な機器の故障や計画外の生産中断に発展する前に、問題に積極的に対処できます。

インストールのベスト プラクティスとメンテナンスに関する考慮事項

適切な調整手順

フレキシブルカップリングはある程度の位置ずれに対応しますが、初期の位置ずれを減らすことでカップリングの耐用年数が延び、接続されたベアリングやシールにかかる不必要な応力が最小限に抑えられるため、設置手順では実際に達成可能な最も正確な位置合わせを目指す必要があります。レーザー位置合わせツールは、多くの産業メンテナンス作業で標準的な手法となっており、従来のダイヤル インジケーター方式をはるかに上回る精度を提供します。

トルク仕様への準拠

不適切なトルクを適用するとカップリングの性能が損なわれたり、早期の故障につながる可能性があるため、取り付け手順はメーカー指定の締め付け金具のトルク値に注意深く従う必要があります。締めすぎるとカップリング コンポーネント内に不要な応力集中が生じる可能性があり、締めすぎると過剰な動きが可能になり、摩耗が促進されたり、トルク伝達の信頼性が損なわれたりする可能性があります。

定期検査プロトコル

定期的な検査スケジュールを確立すると、計画外の機器のダウンタイムが発生する前に、発生中の問題を特定するのに役立ちます。エラストマー要素の亀裂、変形、または材料劣化の目視検査と、振動監視および温度チェックを組み合わせることで、動作寿命全体にわたるカップリング状態についての包括的な洞察が得られます。

交換部品の調達

設置されているカップリング モデルに特有の交換用フレキシブル エレメントの適切な在庫を維持することは、計画的または計画外のメンテナンスが必要になった場合のダウンタイムを最小限に抑えるのに役立ちます。生産工程全体にわたって一貫した材料配合と品質基準を維持する評判の良いメーカーと協力することで、交換用コンポーネントが元の設置と一貫して機能することを保証できます。

新しいトレンドと今後の展開

高効率の振動減衰カップリング技術の継続的な進化は、信頼性の向上、メンテナンス要件の軽減、およびデータ統合機能の強化に向けた広範な業界トレンドを反映しています。メーカーは組み込みセンサー技術をカップリングアセンブリ内に直接組み込むケースが増えており、別途外部監視装置を設置することなく、温度、振動振幅、回転速度などの動作条件をリアルタイムで監視できるようになりました。

高度な材料科学研究により、要求の厳しい産業環境に必要な耐久性と耐薬品性を維持しながら、より広い温度範囲にわたって減衰特性を向上させる新しいエラストマーおよび複合配合物が生み出され続けています。これらの材料革新は、これまで従来のフレキシブルカップリング技術では難しすぎると考えられていた用途において優れた性能を提供できるカップリング設計を約束します。

デジタル シミュレーション ツールもカップリングの設計と選択のプロセスを変革し、エンジニアが物理的なプロトタイピングを開始する前に動的システムの動作をより正確にモデル化できるようになりました。この機能により、カスタム カップリング ソリューションの開発タイムラインが短縮されると同時に、選択された設計が特定のアプリケーション コンテキスト内で意図したとおりに動作するという信頼性が向上し、最終的にはさまざまな分野にわたってより信頼性が高く効率的な産業用電力伝送システムに貢献します。

高効率の振動減衰産業用フレキシブルカップリングは、最新の機械式動力伝達システム内の基礎コンポーネントとして機能し、機器の信頼性や運用効率を損なう原因となる位置ずれ、衝撃荷重、振動伝達に対する重要な保護を提供します。材料の選択、設計構成、および用途固有の要件に細心の注意を払うことにより、これらのカップリングは、製造およびエネルギー生成から船舶の推進および流体処理システムに至るまで、さまざまな産業分野にわたって実質的な価値を提供します。

産業運営では引き続き機器の信頼性、エネルギー効率、予知保全機能が優先されるため、適切なカップリング技術を選択することの戦略的重要性は今後も高まる一方です。徹底したカップリングの選択プロセス、適切な設置方法、継続的なメンテナンス プロトコルに投資する組織は、高効率の振動減衰カップリング技術が提供する最大限のパフォーマンスと長寿命の利点を実現し、最終的には機器の耐用年数全体にわたり、より信頼性が高くコスト効率の高い産業運営をサポートできるようになります。
