高性能ブレーキドラムギアカップリングが、ヘビーデューティー産業の信頼性と安全性を最大化するための究極のソリューションである理由

産業用動力伝達システムは、特に高トルク負荷、変動する動作条件、および信頼性の高いブレーキ統合の必要性を伴う用途において、複数の機械的機能を果たすコンポーネントを必要とすることがよくあります。ヘビーデューティ ブレーキ ドラム ギア カップリングは、ギア カップリングのトルク伝達能力と統合されたブレーキ ドラム表面のブレーキ機能を組み合わせた特殊なエンジニアリング ソリューションを表しており、回転機器アセンブリ内で 1 つのコンポーネントで 2 つの機械的目的を果たすことができます。この記事では、このカップリング カテゴリの詳細な技術的検討を提供し、その設計原理、動作メカニズム、材料工学、アプリケーション シナリオ、およびこの機器の仕様と保守を担当するエンジニアやメンテナンス専門家に関連する実際的な考慮事項を取り上げます。

理解する ブレーキドラムギアカップリング

ギアカップリングは、2 つの回転シャフトを接続するために使用される機械装置です。通常、電気モーターなどの駆動コンポーネントと、ギアボックス、ポンプ、コンベア システムなどの被駆動コンポーネントとの間で、接続されたシャフト間の角度、平行、または軸方向のある程度の位置ずれに対応します。ギアカップリングは、相手側のハブまたはスリーブの対応する外歯と噛み合う内歯の歯によってこの柔軟性を実現し、実質的なトルク負荷を伝達しながら、カップリングの半分間の限定された相対運動を可能にします。

ブレーキドラムギアカップリングは、機械加工されたブレーキドラム表面をカップリングアセンブリの半分（通常は 1 つのカップリングハブの外径上に配置）に直接組み込むことにより、この基本機能を拡張します。この一体化されたドラム表面により、ブレーキ シュー アセンブリがカップリングに直接係合できるようになり、シャフト上の別の場所に別個のブレーキ ドラムを取り付ける必要がなく、カップリング位置でブレーキまたは保持トルクを提供できます。この二重機能設計により、ドライブトレイン内で必要なコンポーネントの総数が減り、シャフトのレイアウトが簡素化され、動力伝達アセンブリ全体に必要な軸方向の長さを短縮できます。

このカップリング カテゴリに適用されるヘビーデューティ指定は、高トルク伝達、頻繁なブレーキ サイクル、高温の動作温度、または過酷な環境条件への曝露を伴う、要求の厳しい産業用途を対象とした構造仕様を反映しています。これらのカップリングは通常、鍛造または高級鋳鋼コンポーネントで構成されており、連続的な産業作業における長期間の使用期間にわたってかなりの機械的ストレスに耐えるように設計されています。

コアコンポーネントと設計アーキテクチャ

理解する the functional integration achieved by a brake drum gear coupling requires examining its individual components and how they work together within the overall assembly.

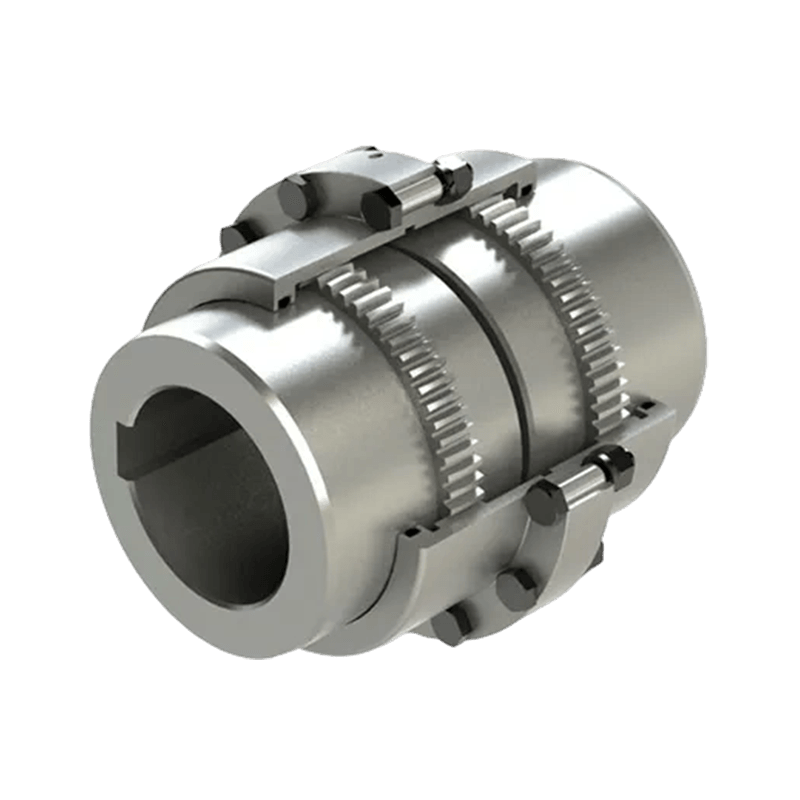

ギアハブとスリーブのアセンブリ

基本的なトルク伝達機構は、接続された各シャフトにキー止めまたはその他の方法で固定されたギア ハブと、ハブに機械加工された外歯と噛み合う内歯を備えたスリーブという 2 つの主要なコンポーネントに依存しています。ギアカップリングの設計で一般的に使用されるクラウン付き歯形は、接続されたシャフト間のある程度の角度のずれを許容しながら、連続的なギアの歯の噛み合いを維持し、完全なシャフトの位置合わせが達成できない場合や時間の経過とともに維持できない場合でも、噛み合い面全体にトルク負荷を均等に分散します。

統合されたブレーキドラム表面

このカップリング カテゴリの特徴は、カップリングの片方に組み込まれた精密機械加工された円筒面であり、相手側ブレーキ シュー アセンブリとの一貫した予測可能な接触を保証するために特定の寸法公差に合わせて設計されています。ドラム表面は、装置の動作寿命にわたる数千回のブレーキサイクルを通じて寸法精度と表面仕上げの品質を維持する必要があるため、通常、この表面にはブレーキシューの繰り返しの接触による摩耗に耐えるために硬化処理が施されます。

ブレーキシューと作動機構

一体化されたドラム表面の周囲の外側に配置されるブレーキシューアセンブリには、通常、シューバッキング構造に接着またはリベット留めされた摩擦ライニング材料が組み込まれており、特定の用途要件に応じて、油圧、空気圧、電磁、または機械的なバネを適用した機構によって作動します。作動すると、ブレーキ シューが回転ドラムの表面を押し付けて摩擦力を発生させ、回転運動を遅らせるか、加えられた負荷に対してシャフトを静止状態に保持します。

潤滑システム

内歯車の歯は動作中、特に位置がずれている状態では連続的な相対滑り運動を経験するため、早期の摩耗を防ぐために適切な潤滑が不可欠です。ギア カップリングには通常、適切なシール設計を使用してカップリング ハウジング内に密封された連続グリース潤滑システムが組み込まれています。また、一部のヘビーデューティ用途では、長期間の運転期間中に噛み合うギアの歯に継続的な冷却と潤滑を提供する連続オイル潤滑システムが組み込まれています。

シールと保持コンポーネント

カップリング ハウジングに配置されたシール アセンブリは、潤滑剤の損失を防止すると同時に、塵、湿気、破片などの環境汚染物質がギアの噛み合い領域に侵入するのを防ぎます。保持リング、ボルト、またはその他の機械的留め具は、カップリング スリーブ コンポーネントを互いに固定します。これらの留め具は、動作中に発生するトルク伝達と制動の組み合わせ負荷に、時間の経過とともに緩むことなく耐えられるように設計されている必要があります。

動作原理とトルク伝達機構

耐久性の高いブレーキ ドラム ギア カップリングの機能的性能は、トルク伝達とブレーキ サブシステム間の相互作用に依存します。各サブシステムは、設計と仕様の際に慎重にバランスをとる必要がある、異なる機械原理によって支配されます。

ギアメッシュによるトルク伝達

駆動シャフトが回転すると、トルクはキー接続を介してギアハブに伝達され、次に噛み合うギアの歯を介してカップリングスリーブに伝達され、最後に対応する接続を介して従動シャフトに伝達されます。クラウン付き歯の形状により、熱膨張、基礎の沈下、または広範なドライブトレイン アセンブリ内の通常の機械的公差により動作中にシャフトのアライメントがわずかにずれても、このトルク伝達が確実に継続されます。

位置ずれの調整

ギアカップリングは通常、特定の角度および平行ずれの許容値について評価され、角度偏差の許容度または接続されたシャフト間の平行オフセットのミリメートルで表されます。これらの指定された公差内で動作すると、ギアの歯全体に均等な負荷が分散され、カップリングの設計パラメータを超える過度のミスアライメント状態によって生じる摩耗の加速を防ぐことができます。

制動トルクの発生

統合ブレーキ システムが作動すると、ブレーキ シュー ライニングとドラム表面の間に発生する摩擦が回転運動エネルギーを熱に変換し、シャフトの回転速度を徐々に低下させるか、保持用途では回転運動に完全に抵抗して、クレーンやホイスト システム上の吊り荷の意図しない動きを防ぐなど、加えられた荷重に対してシャフトを静止位置に維持します。

熱管理に関する考慮事項

ブレーキサイクルを繰り返したり延長したりすると、ドラムとシューの界面でかなりの熱が発生します。この熱エネルギーは、摩擦ライニングの性能を低下させたり、ドラム表面の熱歪みを引き起こしたり、隣接するギアカップリングコンポーネント内の潤滑剤の特性に影響を与えたりする可能性のある過度の温度上昇を防ぐために、適切に放散する必要があります。耐久性の高い設計には、多くの場合、要求の厳しいブレーキ負荷サイクル中に効果的な熱放散をサポートするために、追加の表面積、冷却フィン、または換気機能が組み込まれています。

材料工学および建設規格

耐久性の高い産業用途に伴う厳しい使用条件では、カップリング アセンブリ全体の材料を慎重に選択し、強度、耐摩耗性、製造上の実用性のバランスをとる必要があります。

鍛造鋼部品

ギアハブやカップリングスリーブなどの主要な構造部品は、通常、最高の強度と耐疲労性が必要とされる鋳造材料ではなく、鍛造合金鋼から製造されます。これは、鍛造プロセスにより内部粒子構造が整列し、連続回転動作中に経験する周期的負荷に対する耐性が向上するためです。

表面硬化処理

ギアの歯の表面とブレーキドラムの接触領域には、通常、高周波焼き入れや浸炭処理などの肌焼き処理が施され、表面硬度と耐摩耗性が向上すると同時に、破損することなく衝撃荷重を吸収できる強靱で延性の高いコア材料が維持されます。

摩擦ライニング材

ブレーキシューの摩擦ライニング組成物は、歴史的なアスベストベースの配合から、摩耗粉の発生と環境への影響を最小限に抑えながら、動作温度範囲全体で一貫した摩擦係数を提供するように選択された、樹脂バインダー、強化繊維、および摩擦調整添加剤のさまざまな組み合わせを組み込んだ最新の複合材料へと大幅に進化しました。

腐食防止

湿気の多い環境、海洋環境、その他の腐食環境で動作するカップリングの場合、精密機械加工されたドラム表面や歯車の歯に影響を及ぼす腐食は、時間の経過とともにブレーキ性能とトルク伝達の信頼性の両方を損なう可能性があるため、保護コーティングや耐食合金の選択が設計上の重要な考慮事項となります。

代替カップリングおよびブレーキ構成との比較

この比較は、一体型ブレーキドラムギアカップリング設計の主な価値提案、つまり、単一アセンブリ内で 2 つの機械機能を組み合わせることで全体の部品数と軸方向スペース要件の削減が達成されることを強調しています。これにより、ドライブトレインのレイアウトが簡素化され、適切な用途でシステム全体の複雑さが軽減されます。

一般的なアプリケーション シナリオ

頑丈なブレーキドラムギアカップリングは、高トルク伝達と統合されたブレーキまたは保持機能が同時に必要とされる幅広い産業分野で応用されています。

クレーンおよびホイスト システム

天井クレーンやホイスト機構では、駆動モーターに電力が供給されていないときに意図しない荷物の移動を防ぐため、信頼性の高い保持ブレーキが頻繁に必要となります。そのため、このカップリング タイプの統合ブレーキ機能は、吊り上げ作業の一時停止中に荷物の位置を安全に維持するために特に価値があります。

コンベヤおよびマテリアルハンドリングシステム

バルク材料を輸送する傾斜コンベア システムでは、駆動システムが停止したときに逆回転や材料の逆流を防ぐために保持ブレーキが必要になることがよくあります。特に急な傾斜では、十分な制動抵抗がないと重力によってコンベア ベルトが逆方向に移動する可能性があります。

鉱山および鉱物処理装置

地下または露天採掘作業で使用されるミルドライブ、クラッシャーシステム、吊り上げ装置などの大型採掘機器には、鉱物処理用途に特有の過酷な動作条件や高トルク負荷に耐えることができる堅牢なブレーキ統合が頻繁に要求されます。

船舶用ウインチおよび甲板機械

錨の取り扱い、係留作業、または貨物の取り扱いに使用される船上ウインチ システムには、腐食性の海洋環境にも対応しながら、大きな荷重下でも位置を維持できる信頼性の高い保持ブレーキが必要であるため、耐腐食性の高耐久カップリングの設計が特にこの用途カテゴリに関連しています。

製鉄所および重工業用処理装置

圧延機ドライブ、コイラー システム、およびその他の重工業用処理装置には、通常、ブレーキ ドラム ギア カップリングが組み込まれており、位置ずれしたシャフト構成にわたる信頼性の高いトルク伝達と、生産作業中の正確なプロセス制御に必要な信頼性の高いブレーキ機能の両方を提供します。

エレベーターおよび垂直輸送システム

特定のエレベータおよび垂直搬送アプリケーションでは、統合されたブレーキ カップリング設計を利用して信頼性の高い保持機能を提供し、アクティブに動作していないときにエレベータまたはリフト機構が確実に位置を維持できるようにすることで、システム全体の安全性に貢献します。

取り付けと調整のベストプラクティス

適切に取り付けることは、頑丈なブレーキドラムギアカップリングの動作信頼性と耐用年数に大きく影響します。設置時には、いくつかの実際的な考慮事項に注意が必要です。

1. カップリングを最終的に取り付ける前に、ダイヤルインジケーターやレーザーアライメントシステムなどの適切なアライメント測定ツールを使用して、駆動装置と被駆動装置間のシャフトアライメントがメーカー指定の許容範囲内にあることを確認してください。
2. ハブとシャフトの間の不適切な締まり嵌めは、動作中のフレッチング、動き、または早期のコンポーネントの故障につながる可能性があるため、キー溝とハブの嵌合仕様が正確に従っていることを確認してください。
3. ブレーキ シュー アセンブリが一体化されたドラム表面の中心に適切に配置されていること、およびブレーキ作動時の完全な係合を確保しながら、通常の回転中に意図しない接触を防ぐために適切なクリアランスが維持されていることを確認します。
4. 装置を使用する前に、メーカーの仕様に従ってギアカップリングコンポーネントの適切な潤滑を確認し、動作中の潤滑剤の損失を防ぐためにシールの完全性が損なわれていないことを確認してください。
5. 完全な運用展開の前にブレーキ作動機能を徹底的にテストし、代表的な負荷条件下で適切な応答時間と保持トルク能力を確認します。
6. 将来のメンテナンスの比較やトラブルシューティングの取り組みをサポートするために、設置時のベースライン アライメント測定値とトルク仕様を文書化します。

保守点検の実施

このカップリング カテゴリのトルク伝達の信頼性とブレーキ性能の両方を、意図された耐用年数全体にわたって維持するには、定期的なメンテナンスが不可欠です。

• 歯車の歯の摩耗パターンを定期的に検査してください。不均一な摩耗は進行中のミスアライメントの問題を示している可能性があるため、コンポーネントの劣化の加速を防ぐために修正する必要があります。
• 潤滑剤の劣化は時間の経過とともにギアの歯の摩耗を促進し、カップリングの性能を損なう可能性があるため、潤滑剤の状態を監視し、メーカー推奨の間隔に従って補充または交換してください。
• ブレーキシューのライニングの厚さを定期的に検査し、指定された最小厚さに達する前にライニング素材を交換して、適切なブレーキトルクを維持し、金属間の接触による下層のドラム表面の損傷を防ぎます。
• ドラム表面の状態に傷、光沢、過度の磨耗がないか確認します。放置すると摩擦の一貫性やブレーキ性能に影響を与える可能性があります。
• 機器の動作寿命全体にわたって信頼性が高く一貫したブレーキ係合を確保するために、該当する場合は油圧または空圧システムのコンポーネントを含むブレーキ作動機構の機能を定期的に検証します。
• シャフトのアライメントを定期的に再確認してください。特に、元のアライメント状態に影響を与える可能性のある機器の移設、基礎工事、またはコンポーネントの交換を含むメンテナンス作業の後は再確認してください。

エンジニアとバイヤーの選択基準

適切な高耐久ブレーキ ドラム ギア カップリングを指定するには、いくつかの技術的およびアプリケーション固有の要素を慎重に評価する必要があります。

• トルク容量要件: カップリングの定格トルク容量 (適切なサービスファクタの許容値を含む) が、通常の動作時とブレーキ イベントの両方で予想される最大トルク要求を満たすか、それを超えていることを確認します。
• 制動トルクと保持能力: アプリケーションの特定のブレーキまたは保持トルク要件を評価し、統合ブレーキ システムが予想される負荷と安全率の要件に対して適切なマージンを提供していることを確認します。
• 位置ずれ許容値: 設置内で予想されるシャフトのアライメント状態を評価し、動作中に発生する可能性がある予想される角度および平行のミスアライメントを考慮したカップリング設計を選択します。
• 環境動作条件: 設置場所に存在する極端な温度、湿気への曝露、汚染のリスクを考慮し、それに応じて適切なシーリング機能と腐食防止機能を選択してください。
• デューティサイクル特性: 使用中に予想されるブレーキサイクルの頻度と強度を評価し、摩擦ライニングの材料と熱管理設計が予想されるデューティサイクルの要求に適切であることを確認します。
• メンテナンスのアクセシビリティ: 物理的な設置環境と、メンテナンス担当者が定期検査、潤滑、ブレーキ ライニングの交換作業のためにカップリングに簡単にアクセスできるかどうかを考慮してください。

カップリングとブレーキ技術の新たなトレンド

ヘビーデューティブレーキドラムギアカップリングカテゴリは、産業用動力伝達および状態監視技術の広範な進歩とともに進化し続けています。振動センサーと温度センサーをカップリング アセンブリに直接統合することはますます一般的になりつつあり、メンテナンス チームがカップリングの状態をリモートで監視し、コンポーネントの故障に進む前に進行中の問題を特定できるようになり、より積極的なメンテナンス スケジュールの実践をサポートします。

摩擦ライニング材料科学の進歩により、より広範囲の動作温度にわたって一貫した摩擦特性を維持する配合の開発が継続され、ブレーキ性能、摩耗寿命、環境への影響の間のバランスが改善され続けています。さらに、高度なコンピューター数値制御機械加工プロセスを含む製造精度の向上により、歯車の歯形とドラム表面の両方の寸法精度が向上し続けており、産業用サービスに参入する新しい世代のカップリング全体でのよりスムーズな動作、騒音発生の低減、およびサービス間隔の延長に貢献しています。

ヘビーデューティー ブレーキ ドラム ギア カップリングは、産業用動力伝達システム内の特定の厳しいエンジニアリング要件に対応し、単一のコンパクトなアセンブリ内に統合されたブレーキまたは保持機能と、位置ずれしたシャフト構成にわたる信頼性の高いトルク伝達を組み合わせます。このカップリング カテゴリは、慎重な材料の選択、精密な製造、ギア メッシュとブレーキ ドラム コンポーネント間の思慮深い設計統合を通じて、クレーンやホイスト システムから重工業用処理装置に至るまで、要求の厳しい用途にわたって信頼できる性能を提供します。この装置を評価するエンジニアとメンテナンス専門家は、トルク容量、ブレーキ要件、環境条件、およびデューティ サイクルの要件を慎重に考慮して、特定の運用状況内で信頼性の高い長期的なパフォーマンスを提供できるカップリング ソリューションを選択および維持する必要があります。
