歴史ある鎮江市にある産業用動力伝達製品の専門メーカーである中業重工技術鎮江有限公司は、スペーサーシャフト付きギアカップリング製品シリーズに関する大幅なアップデートを発表しました。この発表は、冶金装置、鉱山装置、水処理装置、吊り上げ装置、製紙装置、港湾機械部門にわたる重工業用途向けのイノベーション、精密製造、顧客重視のエンジニアリングソリューションに対する当社の継続的な取り組みを反映しています。
理解する スペーサシャフト付きギヤカップリング

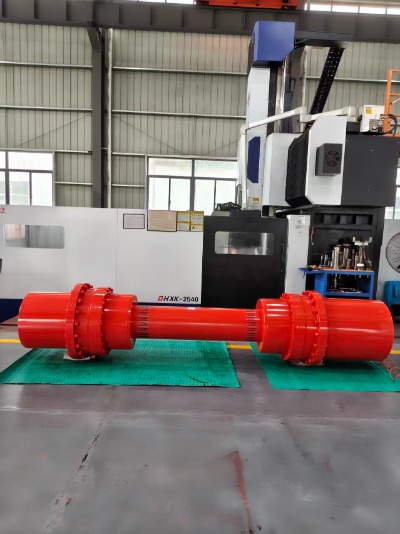

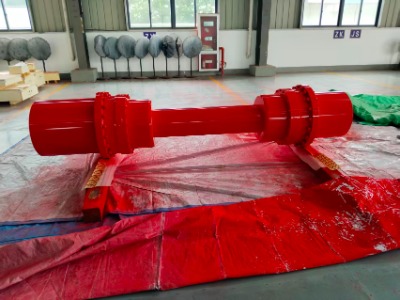

スペーサシャフト付きギアカップリングは、接続シャフト付きギアカップリングまたは中間シャフト付きギアカップリングとも呼ばれ、互いにかなりの軸方向距離に位置する 2 つのシャフト間で回転トルクを伝達するように設計された特殊なタイプのフレキシブルカップリングです。 2 つのシャフトを直接接続する標準的なギア カップリングとは異なり、この設計では 2 つのギア ハブ アセンブリの間に追加のスペーサー シャフト セクションが組み込まれています。この中間セクションは、関連する機器の特定の設置要件に応じてカスタムの長さに製造できます。
このタイプのカップリングは、メンテナンスへのアクセスが優先される状況で広く使用されています。スペーサーシャフトによって駆動機器と被駆動機器の間に隙間ができるため、技術者は接続されている機器を移動することなく、シール、ベアリング、内部部品を取り外して検査や交換を行うことができます。これは、圧延機、ボールミル、粉砕機、コンベア駆動システム、ポンプステーションなど、機器のダウンタイムを最小限に抑える必要がある大規模産業システムで特に価値があります。
主要な設計機能と利点
Zhongye Heavy Industry Technology が製造するスペーサー シャフト付きギア カップリングは、従来のカップリング製品とは一線を画すいくつかの重要な設計特徴を備えて設計されています。これらの機能は、数十年にわたるエンジニアリングの改良と、複数の業界にわたる顧客との緊密なコラボレーションの結果です。
- 高いトルク伝達能力は、重負荷の冶金および鉱山機械の操作に適しています。
- 調整可能なスペーサー シャフトの長さにより、さまざまな機器レイアウトやシャフト分離距離に柔軟に設置できます。
- 角度、半径方向、軸方向のミスアライメントの優れた補正により、接続されたベアリングとシャフトへのストレスが軽減されます。
- クラウンギアの歯形設計により、負荷分散が改善され、動作中の摩耗が軽減されます。
- 過酷な産業環境における潤滑剤の漏れや汚染を防ぐ堅牢なシーリング システム。
- 高級合金鋼を使用した耐久性のある構造により、連続運転時の耐用年数が延長されます。
- ボアサイズ、キー溝構成、フランジ仕様などの完全にカスタマイズされた寸法をサポートします。
精密な製造工程
Zhongye Heavy Industry Technology が製造するスペーサー シャフト付きギア カップリングはすべて、慎重に管理された製造プロセスを経ています。このプロセスは材料の選択から始まり、特定の用途のトルクと負荷の要件に基づいて高品質の合金鋼が選択されます。続いて、荒加工、精密歯車加工、熱処理、最終仕上げ作業が行われます。
同社は最近、約16463.52平方メートルの面積をカバーする新しい工場で生産能力を拡大し、その中には5500平方メートルの重量工場と4600平方メートルの精密工場が含まれている。この拡張により、エンジニアリング チームは、施設から出荷されるスペーサー シャフトを備えたすべてのギア カップリングの厳密な寸法公差を維持しながら、出力を向上させることができました。
歯車の切削段階では、コンピューター制御の加工装置を使用して、各ハブの歯形が正確な幾何学的仕様を満たしていることを確認します。この精度は非常に重要です。なぜなら、歯の形状にわずかな偏差があるだけでも、不均一な負荷分散、騒音の増加、および動作中の早期摩耗につながる可能性があるからです。機械加工後、スペーサーシャフト構成部品との各ギヤカップリングに熱処理を施し、表面硬度を高め、耐疲労性と耐摩耗性を向上させます。
品質管理および試験基準
Zhongye Heavy Industry Technology では、品質保証が生産プロセスの中心部分です。スペーサー シャフトを備えたギア カップリングの各バッチは、出荷が承認される前に一連の検査とテストを受けます。これらには、精密測定器を使用した寸法検査、材料の硬さ試験、表面仕上げの評価、および場合によっては高速回転速度でのスムーズな動作を確認するための動的バランス試験が含まれます。
| 検査段階 | 目的 |
|---|---|
| 原材料検査 | 機械加工を開始する前に、合金鋼の化学組成と機械的特性を確認します。 |
| 歯車の歯形チェック | 歯の形状が設計公差を満たしていることを確認し、スムーズな噛み合いと荷重分散を実現します。 |
| 熱処理硬さ試験 | 表面硬度が耐摩耗性と耐久性の仕様を満たしていることを確認します。 |
| 組み立てとフィットチェック | 最終組み立ての前に、ハブ、スリーブ、スペーサー シャフトのコンポーネントが適切にフィットしていることを確認してください。 |
| ダイナミックバランステスト | 模擬動作条件下でスムーズな回転と最小限の振動を確認します。 |
| 最終寸法検査 | すべての重要な寸法が顧客の図面およびエンジニアリング仕様と一致していることを確認します。 |
複数の業界にわたるアプリケーション
スペーサー シャフトを備えたギア カップリングは、幅広い業界で応用できる多用途のソリューションです。冶金工場では、モーターを圧延機スタンドに接続するために一般的に使用されており、スペーサー シャフトによって熱間圧延装置の周囲のメンテナンスにアクセスできるようになります。採掘作業では、カップリングが衝撃荷重や連続的な高負荷運転に耐える必要があるクラッシャー、コンベアドライブ、ボールミルで使用されます。
水処理施設では、スペースの制約により駆動装置と被駆動装置を互いに離して配置する必要がある場合、このタイプのカップリングを使用してポンプとブロワーを接続します。吊り上げ機器メーカーは、信頼性と安全性が最も重要であるクレーン吊り上げ機構にスペーサー シャフトを備えたギア カップリングを使用しています。製紙装置や港湾処理機械も、このカップリング設計によってもたらされる柔軟性と位置ずれ耐性の恩恵を受けます。
カスタマイズおよび非標準設計サービス
Zhongye Heavy Industry Technology の主な強みの 1 つは、特定の顧客の要件に合わせた非標準カップリングを設計および製造できることです。すべての産業用途がカタログ仕様にきちんと適合するわけではないため、エンジニアリング チームはお客様と緊密に連携して、お客様固有の設置条件、トルク要件、シャフト分離距離を理解しています。
通常とは異なる設置のためにスペーサー シャフトを備えたギア カップリングが必要なお客様は、カスタムのスペーサー長さ、変更されたフランジ寸法、特殊なボア サイズ、および独自のキー溝構成をリクエストできます。同社はまた、顧客が特定の機器や動作条件に基づいて適切なカップリング タイプとトルク定格を選択できるよう支援するコンサルティング サービスも提供しています。この柔軟なアプローチにより、Zhongye Heavy Industry Technology は、標準製品ライン以外の信頼できるカップリング ソリューションを必要とするエンジニアリング会社や機器メーカーにとって好ましいパートナーとなっています。
メンテナンスと長期信頼性
スペーサーシャフトを備えたギアカップリングの耐用年数を最大限に延ばすには、適切なメンテナンスが不可欠です。ギヤカップリングは噛み合う歯間の摩擦を軽減するためにグリースやオイルに依存しているため、潤滑剤の状態を定期的に検査することをお勧めします。時間の経過とともに潤滑剤が劣化したり汚染されたりすることで、ギアの歯の摩耗が増加し、全体の効率が低下します。

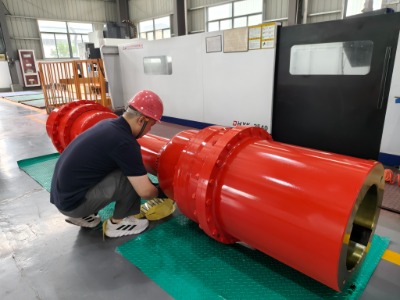

このカップリング タイプのスペーサー シャフト設計により、技術者が駆動システム全体を分解せずに内部コンポーネントにアクセスできるため、メンテナンスが簡素化されます。定期メンテナンス期間中に、オペレータはギアの歯に摩耗の兆候がないか確認し、シールに損傷がないか検査し、カップリングが接続されたシャフトと適切に位置合わせされていることを確認する必要があります。これらの実践に従うことは、カップリングの動作寿命を延ばし、予期しない機器の故障の可能性を減らすのに役立ちます。
会社の背景と継続的な成長
Zhongye Heavy Industry Technology Zhenjiang Co Ltd は、カップリング製品の設計と製造において 30 年以上の経験があります。スペーサシャフト付きギヤカップリングの他に、歯付カップリング、弾性スリーブコラムピンカップリング、弾性コラムピンカップリング、ユニバーサルカップリング、タイヤカップリング、ジョーカップリング、スターカップリング、ダイヤフラムカップリング、ドラムカップリング、グリッドカップリング、オルダムカップリング、フランジカップリング、クリップシェルカップリング、GL形ローラーチェーンカップリング、セーフティカップリングなど幅広いカップリング形式を生産しています。
同社の施設には、専用のオフィス スペース、体育館や食堂などの従業員向けアメニティ、整理された倉庫保管庫、数千平方メートルにわたるよく計画された道路と駐車場が含まれています。この包括的なインフラストラクチャは効率的な生産ワークフローをサポートし、同社は原材料の保管から完成品の出荷まですべてを 1 つの統合システムで管理できるようになります。
研究開発、製造、販売を統合する企業として、Zhongye Heavy Industry Technology は継続的な改善に重点を置き続けています。エンジニアリング チームは、設置されたカップリングからの現場パフォーマンス データを定期的にレビューして、設計改良の機会を特定します。このフィードバック主導のアプローチは、スペーサー シャフト製品ラインを備えたギア カップリングの耐久性、効率、信頼性の着実な向上に貢献してきました。
将来を見据えて
今後、中業重工科技は、スペーサーシャフト製品とのギアカップリングをさらに強化するために、高度な生産設備、試験能力の拡大、熟練したエンジニアリング人材への投資を継続する予定です。同社は、信頼性の高い高性能カップリング ソリューションを使用して、冶金、鉱業、水処理、吊り上げ、製紙、港湾設備業界全体の顧客をサポートすることに引き続き取り組んでいます。
スペーサー シャフトを備えたギア カップリングの詳細について知りたい場合、またはカスタム設計の相談をリクエストしたい場合は、中掖重工技術エンジニアリング チームに直接連絡することをお勧めします。数十年にわたる経験と精密製造への献身により、同社は世界中の要求の厳しい産業用途向けのカップリング ソリューションの信頼できるサプライヤーであり続けています。
