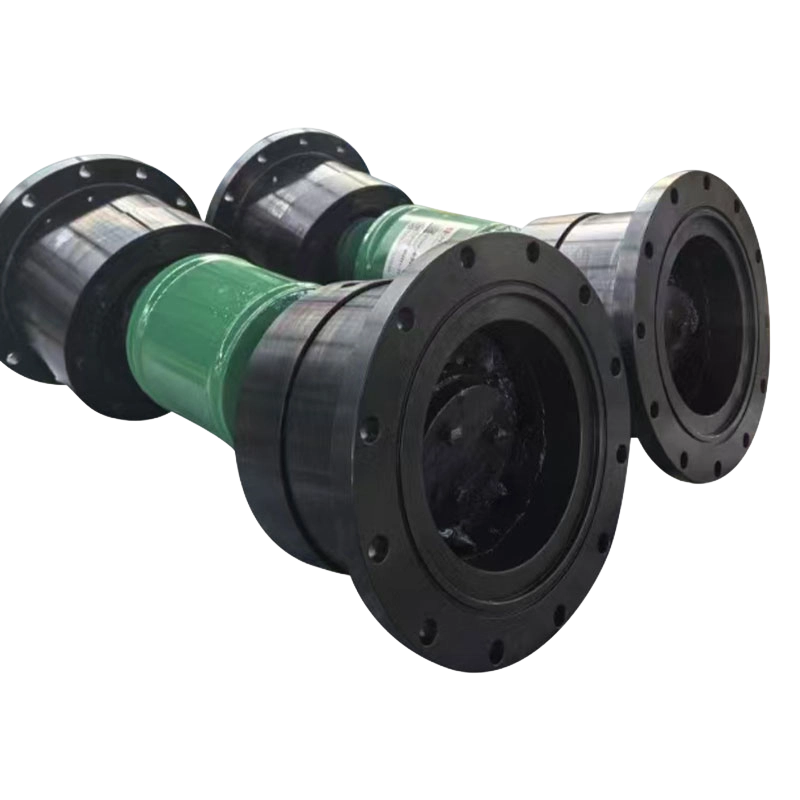

QWL型ボールリテーナユニバーサルカップリング

Name: QWL型ボールリテーナユニバーサルカップリング
Rating: 5 (99 reviews)

の QWLシリーズボールリテーナ式ユニバーサルカップリング 高精度と等速伝達特性を兼ね備えた動力伝達部品です。その主な利点は、角度のずれやわずかな変位がある場合でも、駆動シャフトと従動シャフトの間で完全に同期した等速回転を維持できることにあります。この性能は標準のクロスシャフトユニバーサルカップリングの性能を大幅に上回ります。トルクは、ケージ窓と軌道面の間の精密鋼球の純粋な回転運動を介して伝達されます。

の series offers nominal torque ratings ranging from 180 N·m to 10,000 N·m and swing diameters between 85 mm and 275 mm, while supporting maximum angular misalignments of 14° to 18°. Thanks to its symmetrical raceway design and stable mechanical structure, the QWL coupling offers robust impact resistance while effectively eliminating speed fluctuations and vibrations during transmission. Widely used in applications requiring exceptional transmission precision—such as metallurgical rolling mill roller tables, CNC machine tool spindles, precision conveyor lines, and the slewing mechanisms of construction machinery—it serves as an ideal connection solution for achieving high-precision motion control under heavy-load operating conditions.

お問い合わせ

PDFダウンロード

前へV: SWC-WH型非膨張溶接型ユニバーサルカップリング
次へ: SWC-WD 非伸縮ショートユニバーサルカップリング

製品パラメータ

メッセージを送信する

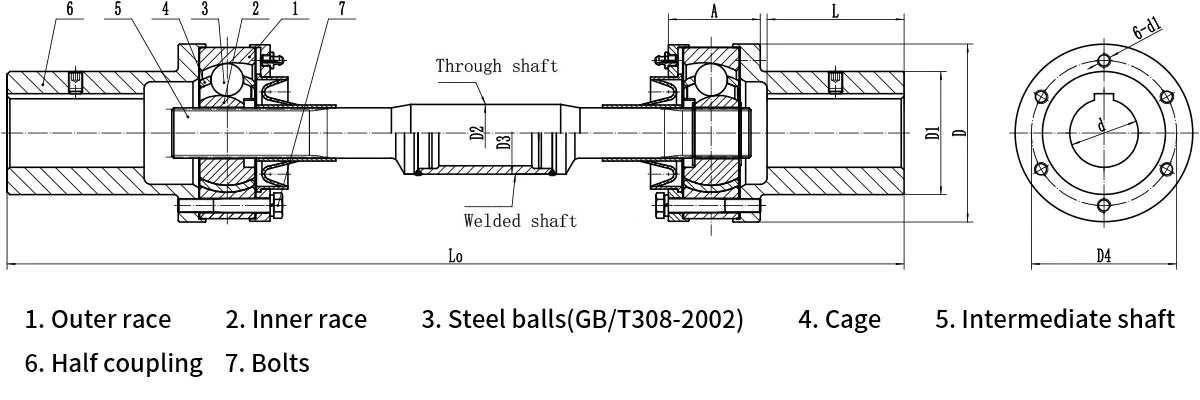

技術パラメータ

タイプ	公称トルク Tn/N・m	許容最大値シャフトの傾き角度βmax（°）		軸穴直径d （H7）	シャフト穴長さ L		D	L0 分		全長拡張子/ 収縮金額 ΔL0	A	D1	D2	D3	D4	ボルト直径 d1	の瞬間慣性I/kg・m2				ミサメートル/キログラム
																	L0分		100あたり増分 L₀の		L0 分		100あたり増分 L₀の
		静止状態	動作中状態		Y	J		スルーシャフト	溶接シャフト								スルーシャフト	溶接シャフト	スルーシャフト	溶接シャフト	スルーシャフト	溶接シャフト	スルーシャフト	溶接シャフト
QWL1	180	16	14	25	62	44	85	284	392	24	48	55	20	50	66	M8	0.0019	0.00216	0.0001	0.00029	3.94	4.68	0.25	0.55
				28
				30	82	60
				32
				35
QWL2	355	16	14	32	82	60	100	394	478	32	56	66	30	50	80	M8	0.00511	0.00535	0.0006	0.00029	7.21	7.92	0.56	0.55
				35
				38	112	84
				40
				45
QWL3	800	18	16	45	112	84	130	443	561	40	68	90	31.5	60	106	M10	0.01899	0.01964	0.00008	0.00052	14.69	19.02	0.61	0.68
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWL4	1400	18	16	55	112	84	150	537	643	48	80	105	44.5	76	124	M12	0.04438	0.04638	0.00029	0.00111	25.06	27.42	1.19	0.88
				56
				60	142	107
				63
				65
				70
				71
				75
QWL5	2240	18	16	63	142	107	175	574	714	54	92	120	50	89	140	M16	0.11238	0.11663	0.00048	0.00183	36.32	40.17	1.54	1.04
				65
				70
				71
				75
				80	172	132
				85
				90
QWL6	3150	18	16	71	142	107	200	675	805	54	103	140	57.5	102	159	M12	0.21635	0.2236	0.00084	0.00328	55.11	59.95	2.04	1.04
				75
				80	172	132
				85
				90
				95
				100	212	167
				110
QWL7	4500	18	16	80	172	132	220	701	840	54	110	160	63	102	180	M12	0.348	0.3555	0.00122	0.00328	72.34	77.54	2.45	1.42
				85
				90
				95
				100	212	167
				110
				120
QWL8	6300	20	18	90	172	132	245	710	910	60	124	180	76	14	197	M16	0.584	0.618	0.00257	0.01138	96.92	109.97	3.56	2.6
				95
				100	212	167
				110
				120
				125
				130	252	202
				140
QWL9	10000	20	18	100	212	167	275	842	1065	70	173	205	81	140	226	M16	1.26225	1.298	0.00331	0.01138	148.36	162.84	4.04	2.6
				110
				120
				125
				130	252	202
				140
				150
				160	302	242

注:

1. 回転速度 n = 100 r/min における公称トルク。シャフト傾斜角0°時の計算値です。

2. 始動時および制動時に発生する短期過負荷トルク (Tmax) は通常トルク (Tn) の 3 倍であり、その継続時間は 15 秒を超えてはなりません。
