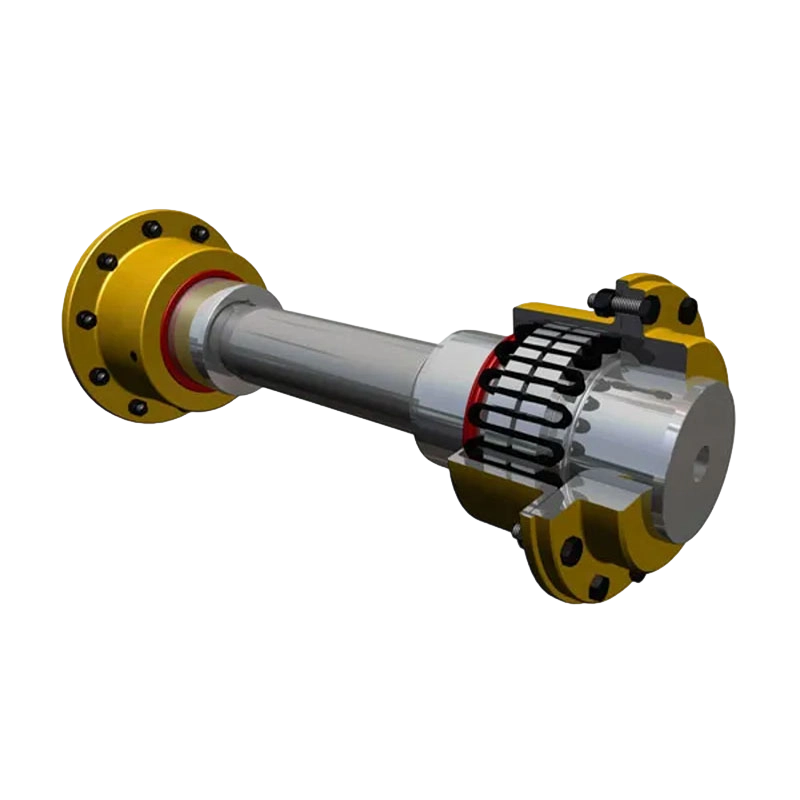

T50 スネーク スプリング カップリング、コネクト シャフト付き

スネークスプリングカップリングはグリッドカップリングの別名です。

接続シャフトを備えたスネーク スプリング カップリングは、2 つのシャフトを接続する動力伝達用途に使用される機械装置です。これにより、位置ずれ、振動、その他の動作の不規則性を考慮しながらトルクを伝達できるようになります。このタイプのカップリングは、柔軟性、耐久性、さまざまな条件下で動作する能力で知られており、さまざまな産業用途に最適です。

デザインと構造

• スネークスプリング: このカップリングの中心的な特徴はスネーク スプリングです。スネーク スプリングは、複数の方向に屈曲できる螺旋コイルまたは一連のコイルです。このスプリングにより、カップリングは接続されたシャフト間の角度、平行、軸方向のずれに対応できます。
• 接続シャフト: カップリングは、スネーク スプリングの端を固定するフランジまたはハブを介して駆動機械および被駆動機械のシャフトに接続します。接続シャフトは、回転運動とトルクを一方のシャフトからもう一方のシャフトに伝達します。
• 材料: 通常、スネーク スプリングは、鋼や特殊合金などの高強度で耐疲労性の材料で作られています。ハブやフランジは通常、耐久性と信頼性を確保するためにスチール、ステンレス鋼、またはその他の頑丈な金属で作られています。

機能と利点

• 柔軟性: スネーク スプリングの固有の柔軟性により、動作中に発生する衝撃、振動、わずかな位置ずれを吸収し、カップリングと接続された機械の両方を保護します。
• 耐久性: スネーク スプリング カップリングは、高レベルの応力や疲労に耐えられるように設計されており、厳しい環境でも長い動作寿命を実現します。
• メンテナンス: これらのカップリングは、シンプルかつ効果的な設計のため、通常、最小限のメンテナンスしか必要としません。通常、定期的な検査と潤滑（必要に応じて）を行うだけで、最適な作動状態を維持できます。
• パフォーマンス: スネーク スプリング カップリングは、バックラッシュを最小限に抑え、高いねじり剛性を備え、安定した信頼性の高いトルク伝達を実現し、シャフト間の効率的な動力伝達を保証します。

アプリケーション

スネーク スプリング カップリングは、次のようなさまざまな産業分野で広く使用されています。

• 製造: コンベア、ミキサー、ポンプなどのモーター駆動機器の接続に。
• 自動車: ドライブラインシステムでトランスミッションシャフトを接続し、スムーズな動力伝達を確保します。
• 航空宇宙: 正確なトルク伝達と柔軟性が重要となるエンジンおよび制御システムの接続シャフトに使用されます。
• 海兵隊: 過酷な動作条件に耐える必要がある船舶の推進システムおよび補機類。

利点

• 多用途性: さまざまなタイプのミスアライメントや動作条件に対応できるため、幅広い用途に適しています。
• 衝撃吸収性: 振動や衝撃を和らげる効果があり、接続された機器を保護し、寿命を延ばします。
• 費用対効果の高い: 性能、耐久性、メンテナンスの必要性の低さのバランスを備えたスネーク スプリング カップリングは、多くの産業用カップリング要件に対してコスト効率の高いソリューションを提供します。

考慮事項

• 配置: スネーク スプリング カップリングは位置ずれに対応できますが、過度の位置ずれは依然として早期の摩耗や故障につながる可能性があります。適切な取り付けと位置調整が重要です。
• 耐荷重: 過負荷や潜在的な損傷を避けるために、特定の用途に適切な負荷容量を持つカップリングを選択することが重要です。

結論
接続シャフトを備えたスネーク スプリング カップリングは、さまざまな業界の動力伝達のニーズに応える堅牢かつ柔軟なソリューションです。ミスアライメントに対処し、衝撃を吸収し、信頼性の高いトルク伝達を提供する機能により、機械システムのスムーズな動作を確保する上で貴重なコンポーネントとなります。これらのカップリングを正しく選択して維持すると、接続された機械の性能と寿命を大幅に向上させることができます。
