ダイヤフラムカップリングの取り付け手順を詳しく説明します。

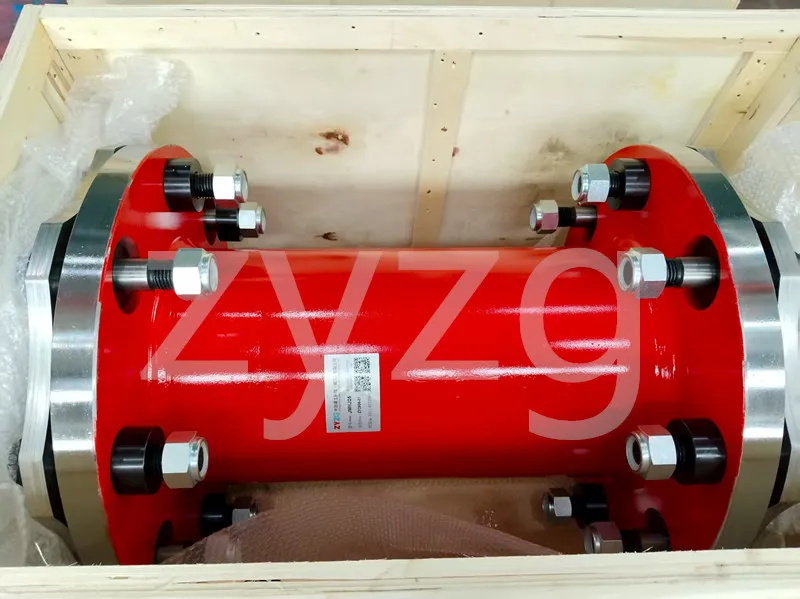

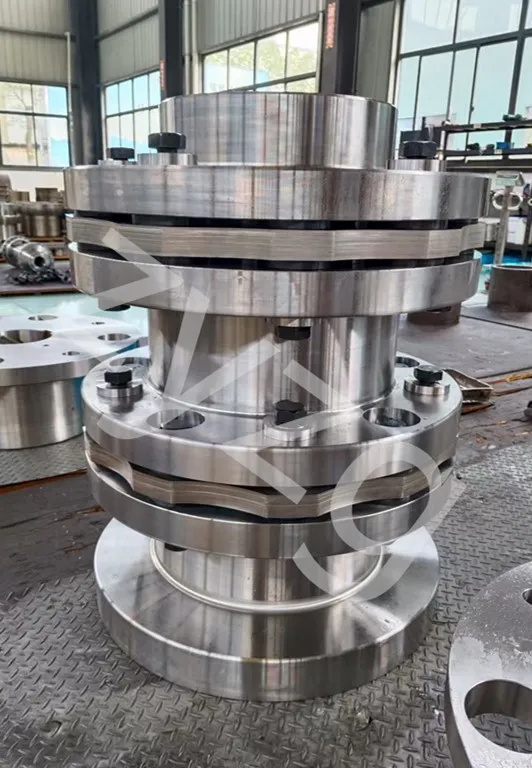

いくつかのグループのダイヤフラム (薄いステンレス鋼板) がボルトによってカップリングの 2 つの半分に連結されています。ダイヤフラムの各グループは、積み重ねられたいくつかの層で構成されています。振動板はロッドタイプと異形状ホールピースタイプに分かれます。ダイヤフラムカップリングは、ダイヤフラムの弾性変形を通じて、接続されている 2 つのシャフトの相対変位を補償します。無給油の高性能金属強元素フレキシブルカップリングです。コンパクトな構造、高強度、長寿命、回転隙間がなく、温度や油汚れの影響を受けず、耐酸性、耐アルカリ性、耐食性の特性を備えています。高温、高速、腐食性媒体の作業環境におけるシャフト系伝動に適しています。

ダイヤフラムカップリングの取り付け手順:

1. 現場でカップリングを取り付けるときは、すべてのコンポーネントを慎重に数えて、不足している部品がないことを確認してください。カップリング 1 セットには、アクティブ ハーフ カップリング 1 個、パッシブ ハーフ カップリング 1 個、6 分割ダイヤフラム アセンブリ 1 セット、高力ボルト締めネジ、ナット、スプリング ワッシャーの合計 6 個が含まれます。アクティブおよびパッシブの半分が対応するメイン シャフトに取り付けられ、適切に位置合わせされる前に、ダイアフラムの精度と完全性に影響を与えないように、ダイアフラム アセンブリを適切に保管してください (投げたり、ぶつけたり、強く押したり、叩いたりしないでください)。

2. 半軸カップリングの内穴やフランジ外周部の油汚れや塗装を十分に洗浄してください。メインシャフトとパッシブセミシャフトにオイルバス加熱または誘導加熱を適用します（温度は300°Cを超えてはならず、通常は160°C～250°C以内に制御することが推奨されます）。加熱する前に、すべての組立準備を完了し、軸穴のサイズ、長さ、キー溝の幅、キー溝の深さの寸法誤差がないか、主軸頭部に重大な傷や打痕がないかどうかを確認してください。これにより、加熱後の半軸が組立中に適切に適合せず、使用に影響を与えたり、損傷を引き起こしたり、製品の不適切な位置により、後続のスペアパーツの取り付け時にユーザーが正確に位置を特定できなくなり、使用に影響が出ることがあります。

3. メインフレームに取り付けられた一次および二次のセミフレキシブルカップリングは、初期位置合わせ、粗い位置合わせ、および精密な位置合わせのステップを通じて位置合わせ取り付けを受けます。

(1.) 初期位置合わせ：このプロセスでは、制御方法として肉眼を使用して、モーターとファンの水平方向、前後距離、高低差、軸角度などの位置を調整し、その後の位置合わせの準備を行います。

(2.) 大まかな位置合わせ: これには、定規やノギス、ノギスなどの最も簡単な方法を使用して、2 つのカップリング デバイスの主平面が互いに平行であること、および相対的な間隔がギャップ値 t の技術的要件に適合していることを確認することが含まれます。一般に、ギャップの実際の値は理論値よりも 0.5 mm ～ 0.8 mm 大きい必要があります。また、２つの半結合装置のフランジの外円の上部と下部の半径方向の偏り、および前方と後方の位置は一貫していなければならない。

注: 使用する前に、この取り付け説明書に厳密に従い、次の項目を慎重に完了してください。メンテナンスフリーで長寿命、故障率が低く信頼性の高い弾性カップリングセットが得られます。
