ユニバーサルジョイントシールド：機能、仕様、用途

ユニバーサルジョイントハウジング: 機能、仕様、およびアプリケーションレポート

1. 概要

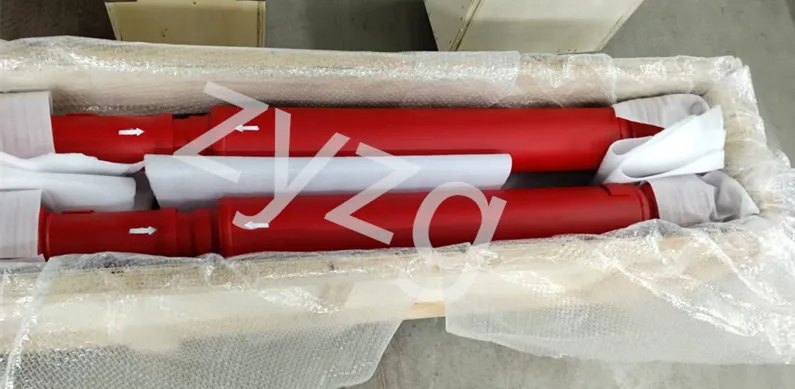

ユニバーサル ジョイント シールドまたはブーツとしても知られるユニバーサル ジョイント ハウジングは、ユニバーサル ジョイントの外部に取り付けられる重要な保護コンポーネントです。ユニバーサルジョイントアセンブリの保護と安定した動力伝達を確保するために、自動車、産業機械、エンジニアリング機器の分野で広く使用されています。その構造設計と材料の選択は、乗用車用の柔軟な防塵ブーツから重産業機器用の硬質保護ケースに至るまで、さまざまな動作環境に合わせて調整されています。

2. コア機能

- 汚染物質の隔離: 塵、湿気、砂、その他の外部不純物がユニバーサル ジョイントの内部構造に侵入するのを効果的にブロックし、ユニバーサル ジョイント、ベアリング、シャフトなどの主要コンポーネントの摩耗や腐食を防ぎます。

・潤滑保持：内部潤滑系の密閉性を維持し、潤滑油の漏れを防ぎ、可動部の潤滑を十分に確保することで、伝達効率の最適化とエネルギーロスの低減を実現します。

- 安全保護: 露出した回転コンポーネントによって引き起こされる潜在的な危険を排除し、偶発的な接触による怪我を防ぎます。同時に外部からの衝撃や振動を吸収し、ユニバーサルジョイントへのダメージを軽減します。

- 耐用年数の延長: コンポーネントの磨耗、腐食、機械的損傷を軽減することで、ユニバーサル ジョイント アセンブリの全体的な耐用年数が大幅に延長され、メンテナンス コストとダウンタイムが削減されます。

3. 主な仕様

3.1 材料のオプション

・ゴム：クロロプレンゴム（CR）は柔軟性、耐低温性、耐候性に優れ、自動車用ユニバーサルジョイントブーツに適したゴムです。

- プラスチック: 軽量でコスト効率が高く、中級から低級の機器に適用可能。強化プラスチックのバリエーションは耐衝撃性が強化されています。

・金属：耐久性、耐荷重性に優れた高張力鋼やアルミニウム合金で、鉄鋼圧延機などの重工業用機器に使用されます。

- 複合材料: 金属とプラスチックの利点を組み合わせ、バランスの取れた強度、柔軟性、耐食性を提供し、高性能機器での幅広い用途が期待できます。

3.2 構造タイプ (JB/T 9791—2022 規格に基づく)

・波形3クランプタイプ

・波形2クランプタイプ

・直管3クランプタイプ

- 波型バックルタイプ

・ダブルC型プラスチッククリップ固定式

・直管ネジ固定式

3.3 性能要件

- 機械的強度: 室温でのアキシャルおよびラジアル荷重試験後、亀裂や破損はありません。

- 低温安定性: 低温の軸方向荷重および衝撃試験中に構造の完全性と性能を維持します。

- 耐候性: プラスチックまたはゴム素材の場合、1000 時間の耐候性テスト後も明らかな変色、亀裂、または劣化はありません。

- シール性能：長期運転時の潤滑剤の漏れや汚染物質の侵入を効果的に防止します。

3.4 接続方法

・クランプ接続（波形3クランプタイプ、2クランプタイプの場合）

・ネジ接続（直管ネジ固定タイプの場合）

・プラグイン接続（防塵ユニバーサルジョイントハウジング用）

4. アプリケーションシナリオ

- 自動車産業: 乗用車と商用車は、ドライブシャフトのユニバーサルジョイントを保護するために柔軟なユニバーサルジョイントブーツ(通常はゴムまたはプラスチック)を使用し、車両の振動や角度の変化に適応します。

- 産業機械: 鉄鋼圧延機、鉱山機械、コンベヤ システムは、高負荷、粉塵、衝撃などの過酷な作業条件に耐えるために、剛性の高い金属または複合材のハウジングを採用しています。

- エンジニアリング機器: 掘削機、ローダー、その他の建設機械は、複雑な屋外環境でも信頼性の高い動作を保証するために、高強度で耐摩耗性のハウジングを使用しています。
