キー溝形状と位置公差の三次元測定

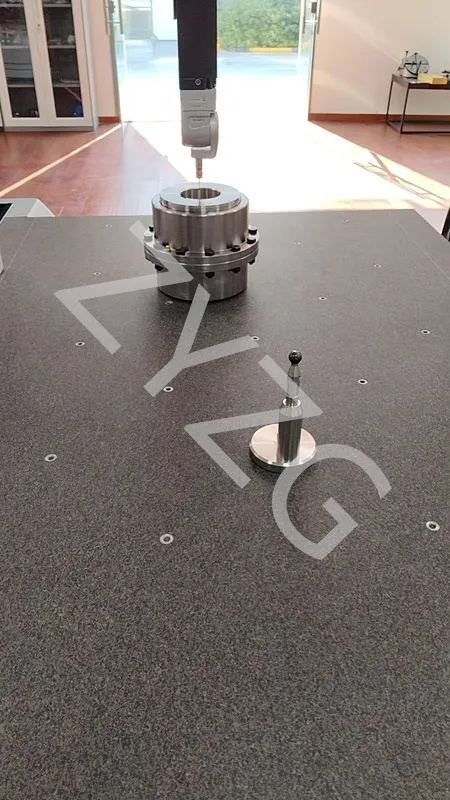

CMM を使用してカップリングの幾何公差を検出する機能は、主に次の側面に反映されます。

1. 製品の品質を確保する

カップリングの同軸度、平行度、真円度などの幾何公差を検出することで、その幾何学的特徴が設計要件を満たしていることを確認し、過剰な幾何学的誤差による部品の機能障害を回避します。たとえば、過度の同軸度誤差は、カップリングが動力を伝達するときに追加の振動や騒音を引き起こし、機器の摩耗を加速させます。

2. 組立精度の向上

正確な幾何公差検出により、カップリングの組み立てにデータ サポートが提供され、カップリングとシャフト、ベアリング、その他のコンポーネント間の組み立て精度が保証され、装置動作中の機械的連携が緊密になり、組み立てクリアランスによって引き起こされるエネルギー損失やコンポーネントの損傷のリスクが軽減されます。

3. 生産プロセスの最適化

検出結果に基づいて、工作機械の精度不足や治具の磨耗など、生産プロセスに存在する問題を分析して、加工技術パラメータの最適化、設備や工具の改善、生産効率と製品の一貫性の向上を図ることができます。

4. 故障診断のサポート

装置に振動や異音などの異常が発生した場合、三次元測定機を用いてカップリングの幾何公差を検出することで、カップリングの幾何公差による故障かどうかを判断することができ、装置の故障診断やメンテナンスの基礎となり、故障のトラブルシューティング時間を短縮できます。
