薄い窒化層の硬度を測定する方法: UCI 超音波硬度計が業界標準である理由

窒化処理は、機械製造、精密金型、部品加工における主流の表面強化プロセスです。ギヤやシャフトなどの動力伝達部品にも広く使用されています。 フレキシブルシャフトカップリング 。このプロセスにより、ワーク表面に薄く緻密な超硬窒化層が形成され、耐摩耗性、耐疲労性、耐食性が向上します。

窒化層は薄くて硬い。一般的な厚さはわずか 0.1 ～ 0.5 mm で、表面硬度は 1000 HV を超える場合があります。このような薄い層の硬度を測定し、窒化品質を正確に制御することは、熱処理業界における長年の中心的な課題でした。従来の試験装置はデータが歪む傾向があり、ワークピースを損傷する可能性があります。窒化された部品をテストする UCI超音波硬さ試験機 したがって、標準的なソリューションとなっています。窒化処理完成品の非破壊硬さ試験や品質管理における現場での硬さ試験に広く使用されています。

I. 窒化部品の従来の硬さ試験の主要な問題点

1. くぼみが深すぎると窒化層を貫通し、データが歪む

従来のロックウェル試験機やベンチトップ型ビッカース試験機では、高い負荷がかかり、深いくぼみが残ります。薄い硬化層を基材に簡単に打ち抜きます。読み取り値は窒化層と基板の混合硬度となり、窒化表面の真の硬度を反映するものではありません。そのため、工程の判断ミスや誤った検査結果が発生し、精密窒化部品の検査基準を満たせなくなります。

2.完成したワークを保護できない破壊試験

窒化部品のほとんどは、表面仕上げと完全性に対する厳しい要件を備えた仕上げ機械加工製品です。従来の硬度試験は半破壊的または破壊的であり、目に見える凹みが残ります。これにより、部品の外観や性能が損なわれる可能性があります。また、 ギアカップリング 歯面、ピン、シャフトジャーナルが廃棄される場合もあります。そのため、抜き取り検査のみが可能となります。完成品の 100% バッチ検査は達成できず、品質管理に大きなギャップが残ります。

3. 適用範囲が限られている: 複雑で不規則なワークピースは現場でテストできません

卓上硬度計はかさばるため、サンプルを研究室に持ち込む必要があります。金型が大きく、シャフトが長く、重い 金属製フレキシブルカップリング コンポーネント全体をテストすることはできません。リーブ試験機はワークの厚みや表面の曲率、表面粗さの影響を強く受けるためデータがばらつき、再現性が悪くなります。エッジやコーナー、歯の根元、内径、曲面などは確実に検査することが難しいため、これらの方法では多様な生産ニーズに対応できません。

II.窒化部品用超音波硬度計の主な利点

1. マイクロインデント精度、特に薄い窒化層に適しています

超音波硬度計は、UCI (超音波接触インピーダンス) 原理に基づいて動作します。くぼみが極めて小さく浅いため、硬化層を貫通しません。このテスターは窒化表面の真の硬度を把握し、薄い窒化層を正確に検査するという長年の問題を解決します。

この機器は、HV や HRC などの硬度スケールを変換します。固定点の層ごとの試験でも、表面から基材までの硬度勾配が得られます。これは窒化硬化層の深さと窒化の均一性を示し、企業に窒化熱処理の最適化と生産プロセスの調整のための正確なデータを提供します。

2.窒化処理完成品の非破壊検査

微小損傷の非破壊検査装置です。テスト後、表面には目に見える痕跡はほとんどなく、完成した窒化組織と精度は損なわれていません。ワークピースからサンプルを切断したり研磨したりする必要はありません。完成金型、ギヤ、油圧部品、シャフト部品、 カップリング コンポーネントはテスト後に直接アセンブリに入れることができます。この方法は、バッチサンプリングと完成品の全数検査の両方に適しており、生産ロスと検査コストを大幅に削減します。

3. ポータブルで効率的、現場でのテストをサポート

この機器は軽量の本体とコンパクトで柔軟なプローブを備えているため、ベンチトップ機器のスペース要件によって制限されません。テストは、熱処理ワークショップまたは生産ステーションで直接行うことができます。

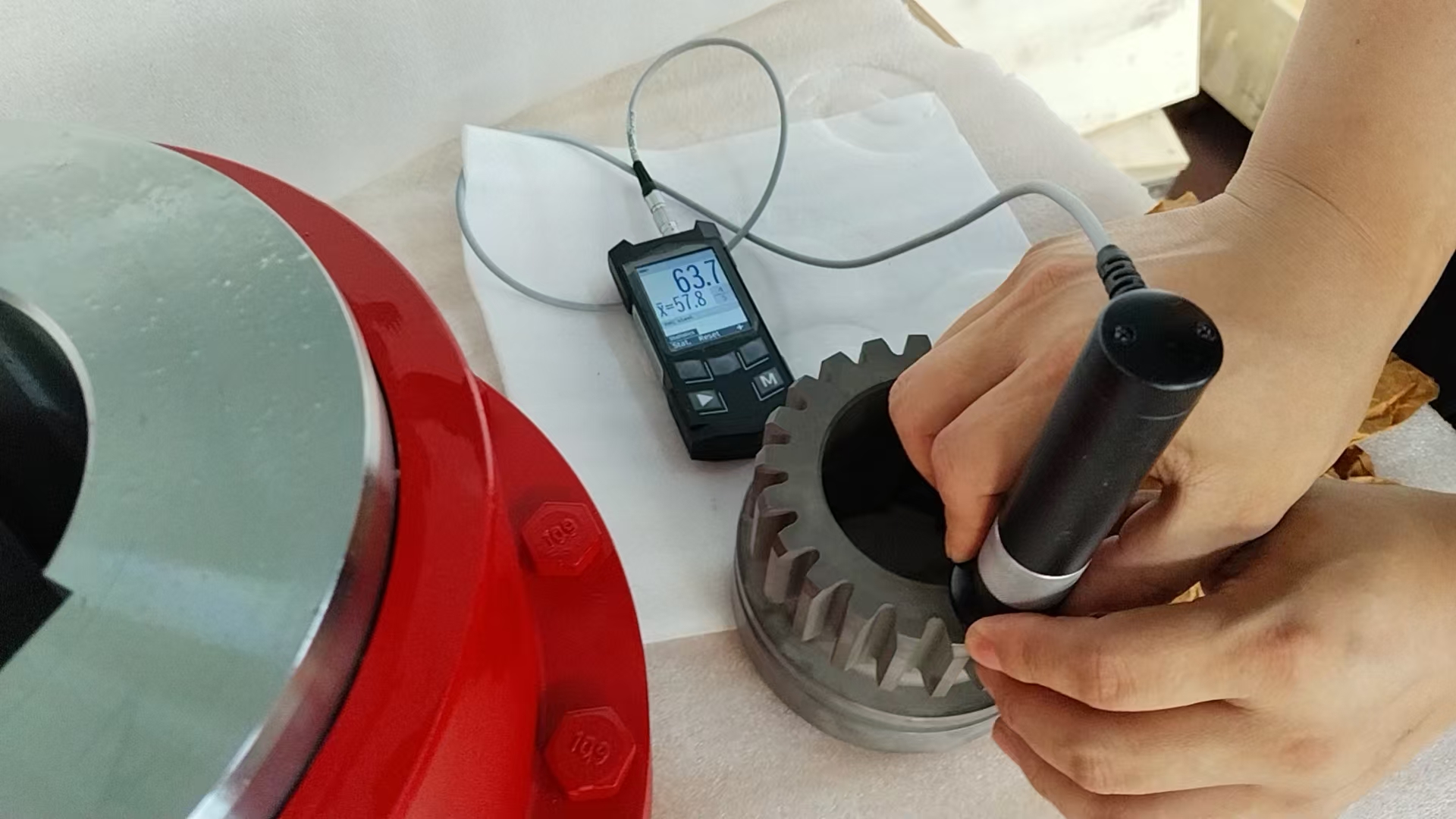

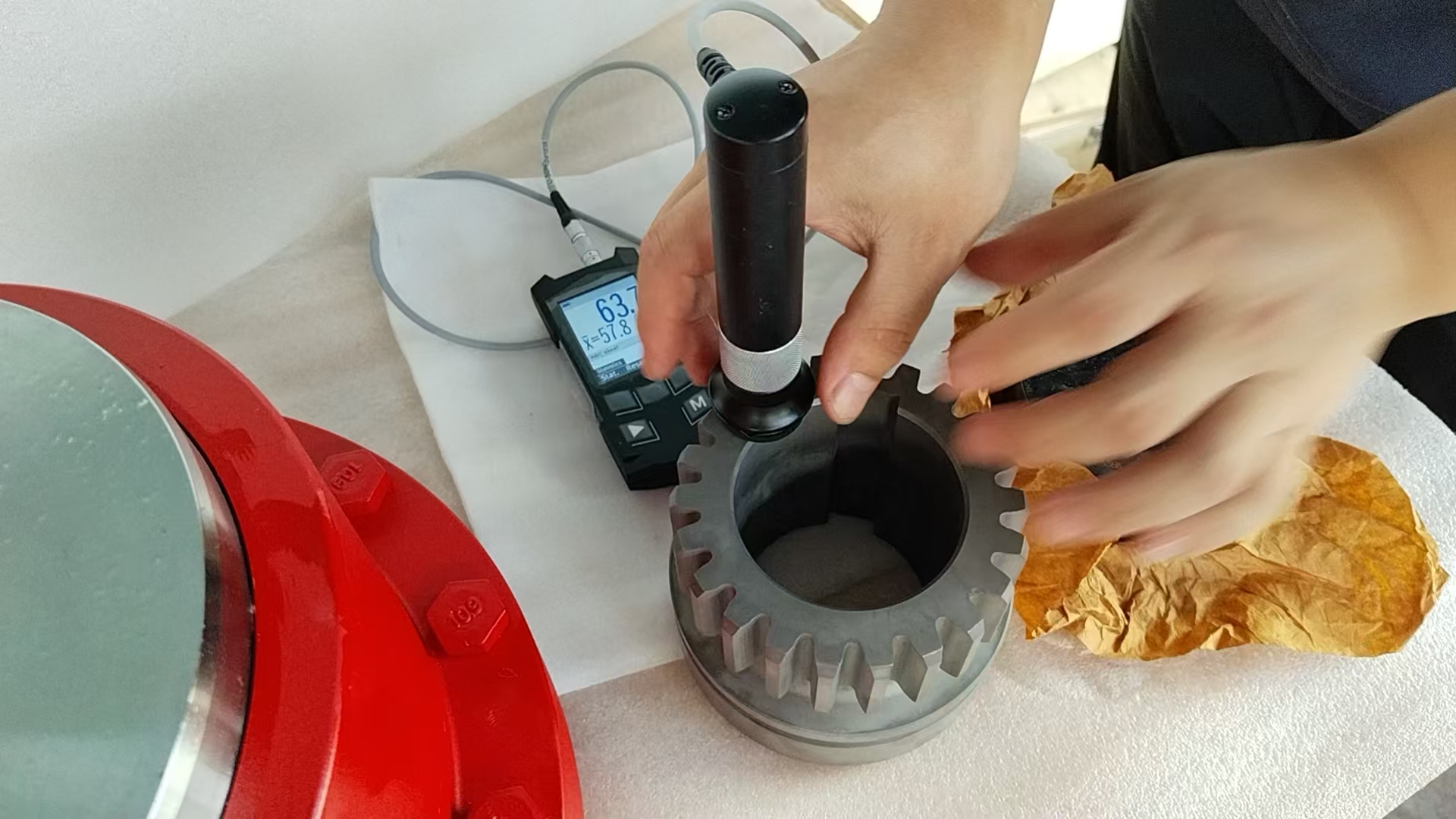

曲面、円錐面、内腔、歯根、エッジやコーナーなど、従来の装置ではアクセスできなかった場所にも到達します。例としては、 ギアカップリングの内歯と外歯、フランジ、ハーフカップリングハブ 。大きなワークピースを分解したり輸送したりする必要はなく、部品を研究室に送る必要もありません。これにより、検査効率が大幅に向上し、工業用バッチ生産のペースに適合します。

4. バッチ熱処理の品質管理のための安定した再現可能なデータ

超音波硬さ試験機は、リーブ試験機と比較して、ワークの形状、厚さ、表面状態、環境干渉による影響が最小限に抑えられるため、データが安定して再現性があります。窒化硬度不足、窒化ムラ、硬化層の規格外などの不適合品を正確に識別します。これは、企業が窒化熱処理のための標準化された洗練された品質管理システムを構築し、バッチ品質を安定させるのに役立ちます。

Ⅲ．該当するシナリオ

窒化金型部品、精密窒化ギヤ、ファンシャフト、ピストンロッド、精密油圧部品、建設機械用窒化部品に適しています。歯面、ピン、スリーブ、スプラインなどの重要な重負荷伝動部品にも適しています。 歯付カップリング、ドラムギアカップリング、弾性ピンカップリング、ダイヤフラムカップリング、ユニバーサルカップリング .

これらの部品は、次のような要求の厳しい業界で使用されます。 冶金設備、鉱山機械、昇降設備、港湾設備、ポンプ場、新エネルギー設備 。テスターは、受入検査、プロセス検証、出荷前の最終検査など、窒化ワークフロー全体をカバーします。

IV.概要

窒化部品の薄層高硬度構造を考慮すると、従来の硬さ試験装置には、精度不足、ワークピースへの損傷、使用シナリオの制限、効率の低さなど、多くの欠点があります。 UCI超音波硬さ試験機は、その動作原理により基本的に窒化部品の検査に適しています。高精度の微小圧痕、非破壊検査、携帯性、安定したデータにより、窒化熱処理業界の主流の品質検査装置となっています。

の専門メーカーとして フレキシブルシャフトカップリング and metal elastic element flexible couplings , 中業重工業技術（鎮江）有限公司 はこの方法を窒化カップリング部品に適用します。すべての部品は超音波硬度計を使用して専門的に硬度テストされます。これにより、表面硬度と硬化層パラメータが正確に制御されるため、製品性能とプロセスパラメータが図面の技術要件を完全に満たします。プロセス全体を通じて、当社は表面の完全性と最終製品の合格率を保護します。当社は、冶金、採掘、吊り上げ、および港湾用途における重荷重下でも信頼性を維持する、カスタム非標準設計を含む、高品質で損傷のないカップリングを提供します。
