ガーナの産業用ドライブシステムにおけるダイヤフラムカップリングとは何ですか?

ガーナの産業用ドライブシステムにおけるダイヤフラムカップリングとは何ですか?

A ダイヤフラムカップリング 産業用駆動システム内の 2 つのシャフト端の間に設置され、回転トルクを伝達しながら、それらの間の角度、平行、または軸方向のある程度の変位を許容する機械装置です。カップリングはゴムインサートやエラストマースリーブに依存するのではなく、ダイアフラムと呼ばれる薄く輪郭のある金属ディスクを使用します。このディスクはわずかに曲がって位置ずれに対応し、アセンブリの残りの部分は堅固な金属間の接続を維持します。これにより、設計は非弾性フレキシブル カップリングのより広範なグループ内に配置され、補償は弾性材料の変形ではなく、剛性コンポーネント間の相対移動またはクリアランスによって行われます。鉱山現場、セメント工場、ポンプ場で見られるものを含むガーナの産業駆動システム内で、この建設は 安定したトルク伝達 安定した回転速度と一定の負荷、つまり連続稼働する産業機械の大部分を表す条件下での使用。

ダイヤフラムはオール金属でできているため、時間の経過とともに熱や油により硬化したり亀裂が発生したりするゴム部品がありません。これにより、カップリングのねじれ剛性が比較的高くなります。つまり、動作中に駆動側と被駆動側の間でねじれがほとんど発生しません。この特性は、要求の厳しい産業環境で動作する駆動システム全体で、接続された機器間の正確な回転タイミングが必要な場合に重要になります。

MPJタイプ中間軸付ダイヤフラムカップリングは標準設計とどう違うのですか？

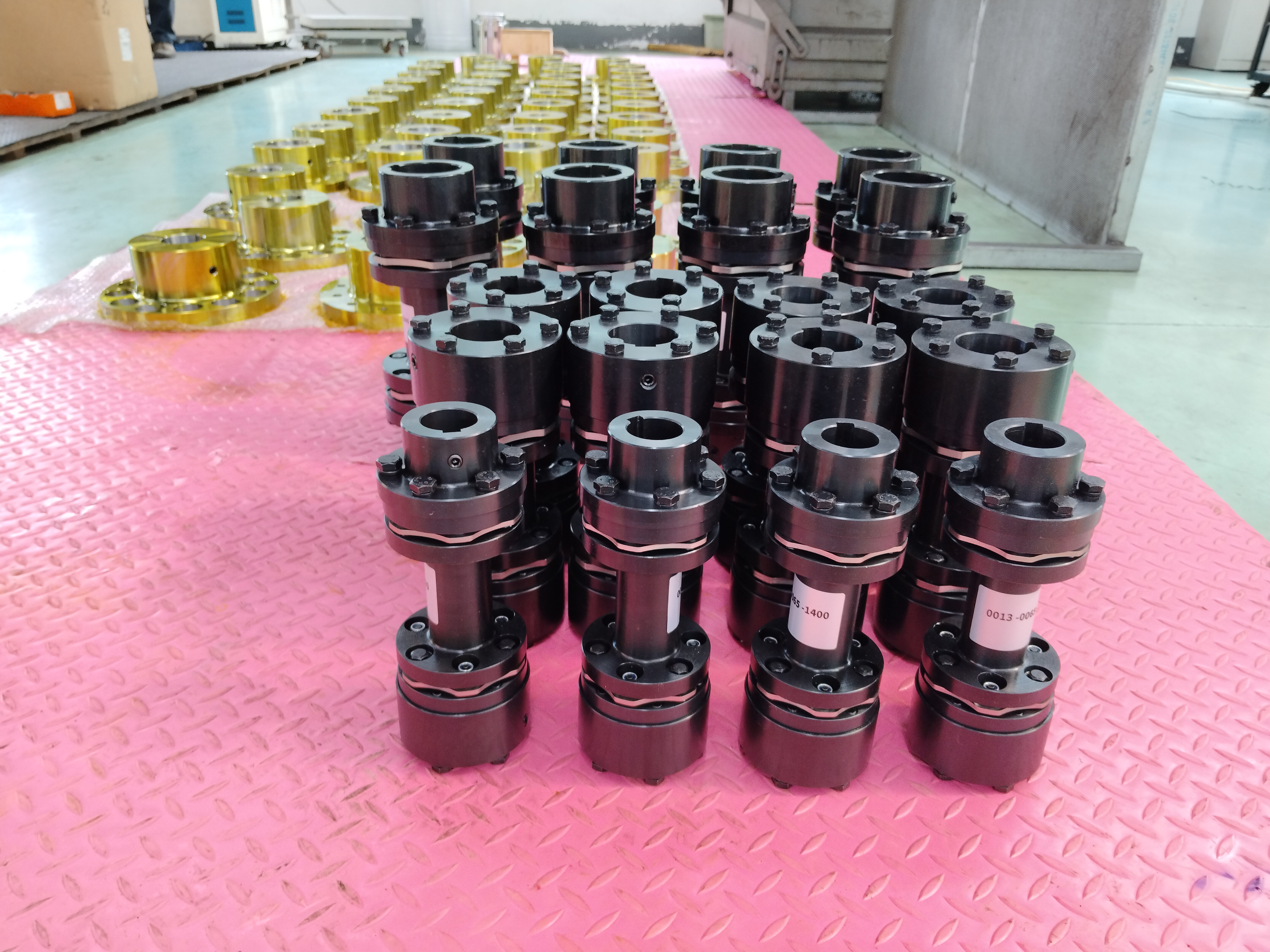

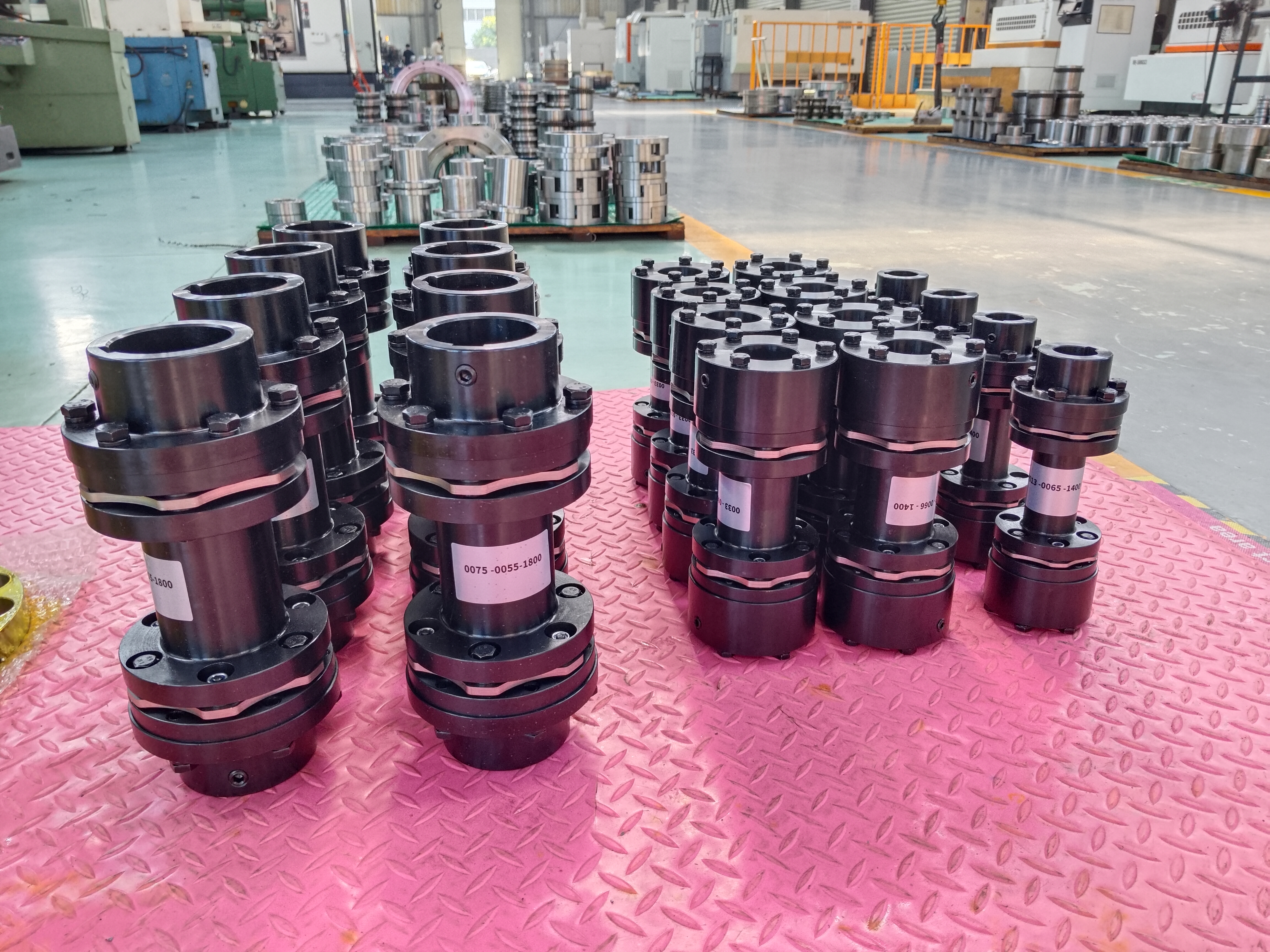

産業用駆動システムで使用されるダイヤフラム カップリングのバリエーションの中で、Q/YP 21002X-2018 仕様に基づいて構築された中間シャフト付き MPJ タイプ ダイヤフラム カップリングは、近接して配置できない 2 つの機器間でより長い距離にわたってトルクを伝達するという特定のエンジニアリング ニーズに対応します。この設計では、2 つのダイヤフラム アセンブリをハブとハブに直接接続するのではなく、2 つのダイヤフラム ユニットの間に高強度の中間シャフトを挿入します。1 つは駆動装置の近くに、もう 1 つは被駆動装置の近くに取り付けられます。この配置により、カップリングはかなりの設置ギャップにまたがることができ、同時に基礎の変動や熱シャフトの成長によりそのスパン全体で発生する斜め、軸方向、および平行な変位を補正できます。

溝付きハブの歯に巻かれたコイル状の金属バネ要素を使用してトルクを伝達し、衝撃を吸収するスネーク スプリング カップリングと比較して、MPJ ダイヤフラムの設計はバネと溝の機構ではなく全金属製のダイヤフラム アセンブリに依存しています。この構造の違いは、より高い回転速度で遠心力を受けて移動する緩いバネ要素がないため、特に剛性の高いねじり応答と良好な動的バランス挙動に貢献します。その結果、シャフト速度が増加しても安定したトルク伝達が得られ、ベアリングやハウジングに伝わる機械的応力が軽減され、連続運転中の振動の傾向が低くなります。

長距離動力伝達における中間軸の役割とは？

中間シャフトは、2 つのダイヤフラム アセンブリ間の剛性接続部材として機能し、その長さは、駆動システム内の駆動装置と被駆動装置の間の物理的距離に応じて選択されます。鉱石処理現場のコンベア駆動システムや、レイアウトや安全クリアランスの要件によりモーターが被駆動ユニットからある程度離れた位置にあるポンプ配置などの用途では、このシャフトにより、モーターとポンプを互いに直接隣接して設置することなく、そのギャップを横切ってトルクを伝達できます。シャフト自体は高張力合金鋼で製造されており、トルク負荷による曲げに耐えられるサイズになっているため、スパン全体で真直度が維持され、その結果、シャフトの曲がりやサイズ不足を補正するのではなく、両端のダイヤフラム アセンブリが意図どおりにミスアライメント補正機能を実行するのに役立ちます。

大規模な設置において、対角、軸方向、および平行変位が重要なのはなぜですか?

長い設置スパンでは、基礎の沈下、動作温度下でのシャフトの熱膨張、または初期ア​​ライメント時の小さな誤差の小さな変動が蓄積して変位となり、短い直結カップリングでは吸収することが困難になります。中間シャフトの両端に配置されたダイヤフラム アセンブリはそれぞれ独立して屈曲し、変位が角度、軸方向、またはその両方の組み合わせであるかどうか、それぞれの接続点で発生する特定の種類の変位を補正します。この分散補償アプローチは、単一の結合点に過剰な曲げ応力がかかる大規模な設置にこの設計が適している理由の 1 つです。

これらのカップリングの製造にはどのような材料と製造手順が関係していますか?

ダイヤフラム ディスクは通常、ステンレス鋼または熱処理された合金鋼で製造されており、これらの材料は、疲労亀裂を発生させることなく、多くの動作サイクルを通じて繰り返し屈曲できる能力を考慮して選択されます。製造では通常、精密スタンピングまたはレーザー切断によってダイアフラムのプロファイルを形成し、その後、長期にわたる屈曲性能に必要な機械的特性を設定する制御された熱処理プロセスが行われます。ハブコンポーネントと中間シャフトは炭素鋼または合金鋼から機械加工され、厳しい公差でシャフト直径に合わせて穴あけされます。これは、アセンブリが産業用駆動システム内の動作速度で回転すると、わずかな穴の誤差でも振動が発生する可能性があるためです。

このカップリングタイプにはどのような性能特性が期待できますか?

ダイヤフラム アセンブリは、滑り面や噛み合い面ではなく、継続的な金属同士の接触を通じてトルクを伝達するため、カップリングの耐用年数を通じてバックラッシュはゼロに近い状態を保ちます。ねじり剛性が比較的高いため、負荷がかかってもカップリングのねじれがほとんどなくなり、発電所の発電機駆動軸や精密計量ポンプ駆動など、接続された軸間の回転タイミングを一定に保つ必要がある用途に対応します。全金属構造により、より高い回転速度でスプリングベースまたはエラストマー設計で発生する可能性のある質量分布の不規則性が回避されるため、動的バランス性能も良好になる傾向があります。

これらのカップリングはガーナの産業用駆動システム内のどこに適用されますか?

金やマンガンの操業を含むガーナの鉱山部門では、多くの場合、コンベアや破砕機の駆動配置が関係しており、モータの配置は被駆動機器への近さではなく、構造レイアウトによって決定されるため、中間シャフトカップリングの設計は、より大きな駆動システム内でこれらの離間したコンポーネントを接続するのに実用的です。セメント製造施設では、キルンのドライブトレイン内に同様のロングスパンカップリング配置が適用されており、連続焼成サイクル中のシャフトの長さに沿った熱膨張により、運転中に徐々に発生する変位を補正するためにダイヤフラムアセンブリが必要になります。

火力発電所や水力発電所などの発電施設では、中間シャフトを備えたダイヤフラムカップリングを使用して、発電所のレイアウト内で一定の距離を置いて配置された発電機にタービンを接続します。水処理および灌漑ポンプ設備にもこのカップリング タイプが適用され、ポンプとモーターの配置が構造上またはメンテナンス アクセス要件によって分離され、トルクが隙間を越えて伝達される一方で、ダイヤフラム セクションが各接続点で生じる位置ずれに対処します。

このカップリング タイプを選択して取り付ける前に何を確認する必要がありますか?

選定は、カップリングの定格容量に対して接続機器のトルクと回転速度の要件を確認することから始まり、実際の取り付けスパンを測定して、対象の駆動システムに合わせて中間軸の長さを正しく指定できるようにします。駆動側と従動側の両方のシャフト穴の直径とキー溝の寸法は、カップリングハブと正確に一致する必要があります。これは、ダイアフラムアセンブリ自体がアプリケーションに対してどれほど適切に評価されているかに関係なく、接続が適切に適合していないと振動が発生する可能性があるためです。
